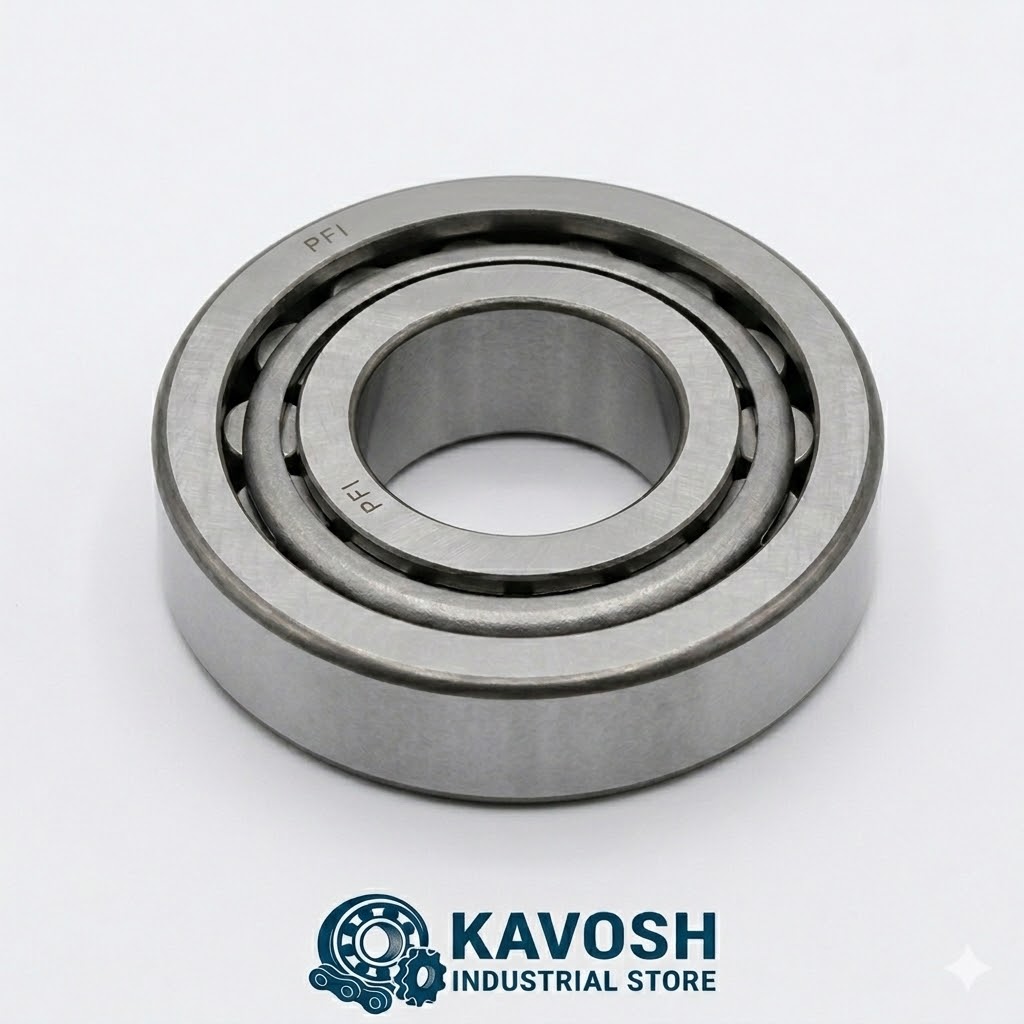

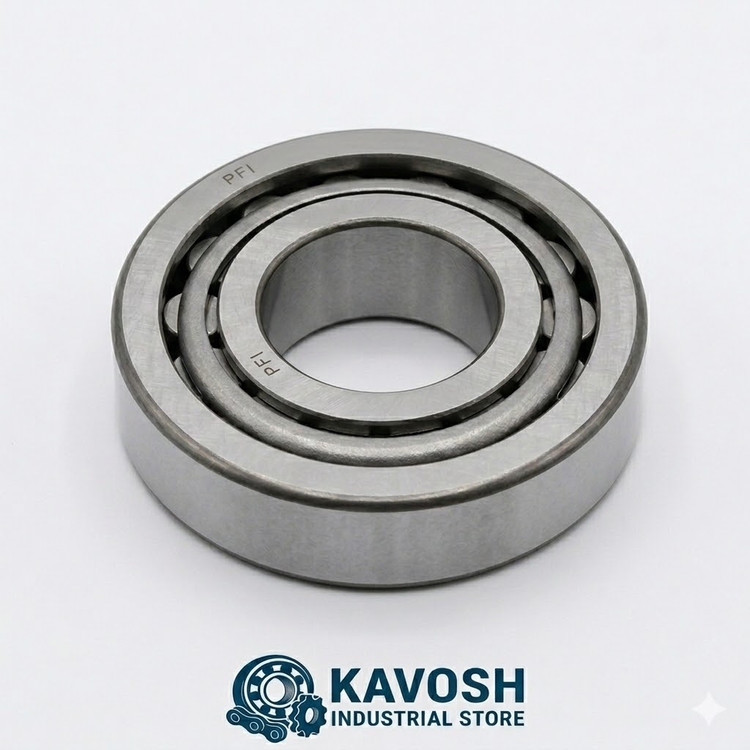

3490/20 - PFI - رولربیرینگ مخروطی یک ردیفه اینچی دیفرانسیل، گیربکس، توپی چرخ خودروهای سنگین، ادوات کشاورزی و راهسازی

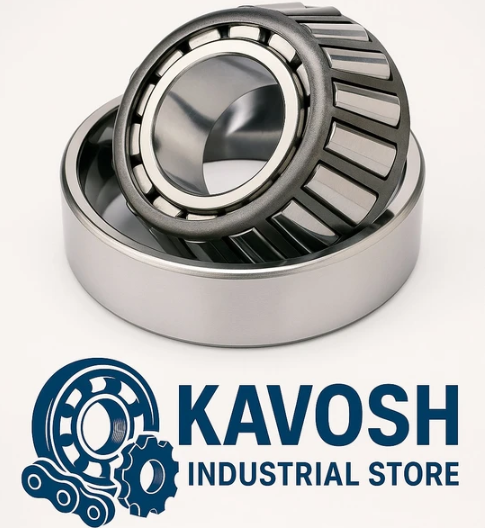

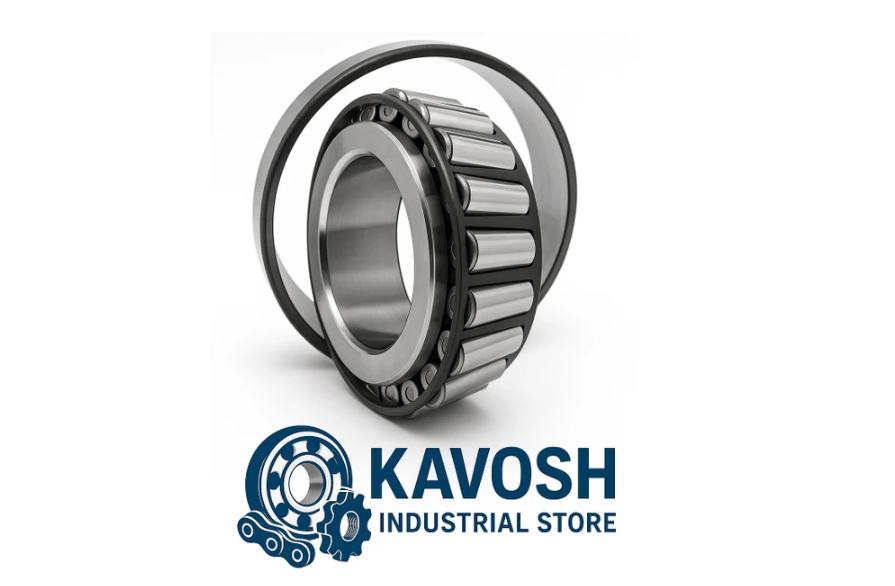

رولربیرینگ مخروطی یک ردیفه استاندارد سری اینچی (Inch Series) تخصصی، پرتقاضا و کاربردی با کد فنی ترکیبی ۳۴۹۰/۲۰ (شامل کنس داخلی یا مخروط 3490 و کنس خارجی یا پیاله 3420)، تولید شده توسط برند آمریکایی معتبر و جهانی PFI. این قطعه استراتژیک بر اساس استانداردهای ابعادی اینچی دقیق با قطر داخلی ۳۸.۱ میلی‌متر (۱.۵ اینچ)، قطر خارجی ۷۹.۳۷۵ میلی‌متر (۳.۱۲۵ اینچ) و پهنای کل ۲۹.۳۷ میلی‌متر (۱.۱۵۶۳ اینچ) طراحی و مهندسی شده است. رولربیرینگ‌های سری اینچی برخلاف کدهای متریک، از جفت شدن یک شیار داخلی و یک کاسه خارجی مشخص تشکیل می‌شوند؛ در این قطعه، ساختار تنومند فولادی رینگ‌ها و زاویه مایل ساچمه‌های مخروطی به گونه‌ای هماهنگ شده است که بالاترین سطح از صلبیت مکانیکی و مقاومت در برابر تنش را در فضاهای فشرده فراهم کند. این ساختار مهندسی صلب، بیرینگ را به یک قطعه کلیدی برای تحمل کامل بارهای بسیار شدید شعاعی (ناشی از وزن و گشتاور خروجی محور) و بارهای محوری ضربه‌ای (فشارهای جانبی دنده‌ها و چرخ‌ها در شرایط کاری خشن) تبدیل کرده است. در بازار ایران، اصلی‌ترین و شناخته‌شده‌ترین کاربرد این بیرینگ اینچی، در سیستم انتقال قدرت، شفت‌های گیربکس، هوزینگ دیفرانسیل، کله‌گاوی و به ویژه توپی چرخ خودروهای باری، کامیونت‌ها، خودروهای کلاسیک و مدرن آمریکایی و همچنین سیستم اکسل و فرمان ماشین‌آلات کشاورزی (تراکتورها و کمباین‌ها) و ادوات راهسازی سبک است. علاوه بر بخش خودرویی، این قطعه به عنوان یک قطعه حیاتی در پمپ‌های هیدرولیک صنعتی فشار بالا، جعبه‌دنده‌های کاهنده کارخانجات، دستگاه‌های تراش و ماشین‌آلات عمرانی کاربرد وسیعی دارد. ساختار ساچمه‌های مخروطی (Tapered Rollers) تقویت‌شده در این محصول به گونه‌ای متمایز سخت‌کاری شده است که مهار کاملی بر لقی شفت، ارتعاشات زاویه‌ای و صدای زوزه سیستم داشته باشد. این محصول به صورت بدون واشر (Open) طراحی شده تا در محفظه‌های آب‌بندی شده، به طور کامل غوطه‌ور در واسکازین یا روغن‌های صنعتی کار کند. بهره‌گیری از آلیاژ فولاد سخت‌کاری شده ضد سایش و غنی‌شده با کروم (Chrome Steel) با گرید کیفی پریمیوم در محصولات PFI، مقاومت متالورژیکی قطعه را در برابر خستگی و حرارت بالا تضمین کرده و مانع از استهلاک زودرس سیستم دنده و محور می‌گردد.

مشخصات فنی و ابعاد دقیق بیرینگ:

برند: PFI (اصلی درجه یک آمریکایی)
شماره فنی تخصصی: 3490/20 (3490/3420)
قطر داخلی (شفت): 38.1 میلی‌متر (1.5 اینچ)
قطر خارجی (پوسته): 79.375 میلی‌متر (3.125 اینچ)
ضخامت / پهنای کل: 29.37 میلی‌متر (1.1563 اینچ)
نوع ساختار: رولربیرینگ مخروطی یک ردیفه سری اینچی (Single Row Tapered Roller Bearing - Inch Series)
نوع آب‌بندی: بدون واشر (باز - جهت کار در محفظه واسکازین و روغن‌های صنعتی سنگین)
کاربردها: توپی چرخ، شفت گیربکس و دیفرانسیل خودروهای باری و کامیونت‌ها، خودروهای آمریکایی، پمپ‌های هیدرولیک صنعتی، جعبه‌دنده‌های کاهنده کارخانجات، ادوات کشاورزی و راهسازی سبک
