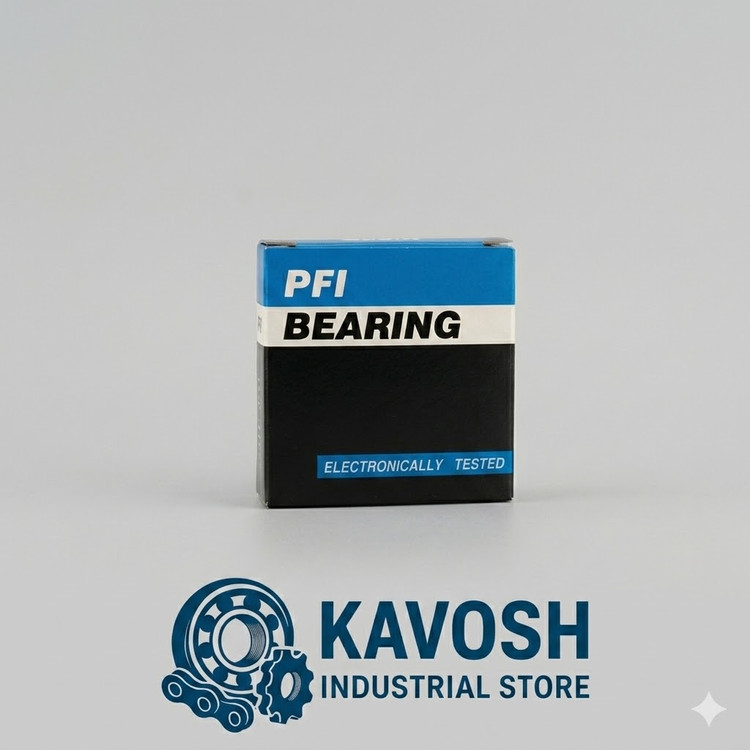

RAE20NPPB - PFI - بلبرینگ تخصصی یاتاقانی، خودتنظیم و اگری‌کالچر (کد فنی اصیل با رینگ خارجی محدب و طوقه قفل‌کن اکسنتریک مخصوص ماشین‌آلات کشاورزی، سیستم‌های نقاله و خطوط تولید)

بلبرینگ فوق‌تخصصی، نسل جدید، خودتنظیم و یاتاقانی سری اگری‌کالچر (Insert Agricultural Ball Bearing) با کاربرد کاملاً استراتژیک و شاه‌کلید در مکانیزم‌های دوار، ماشین‌آلات کشاورزی و تجهیزات انتقال قدرت صنعتی با کد فنی انحصاری و اصیل RAE20NPPB، طراحی و مهندسی شده توسط برند آمریکایی معتبر و پرچم‌دار PFI. این قطعه پیشرفته که در بازار به عنوان بلبرینگ یاتاقانی یا توپی یاتاقان نیز شناخته می‌شود، نوعی بیرینگ تک ردیفه شیار عمیق اصلاح‌شده است که به طور ویژه برای قرارگیری درون انواع پوسته یاتاقان‌های چدنی و فولادی (مانند پوسته یاتاقان‌های ایستاده و فلنجی سری UCP ،UFL و UCFL) طراحی شده است. ابعاد هندسی و دقیق این قطعه شامل قطر داخلی ۲۰.۰۰ میلی‌متر (مناسب برای شفت‌های سایز ۲۰)، قطر خارجی رینگ خارجی ۴۷.۰۰ میلی‌متر و پهنای رینگ خارجی ۱۴.۰۰ میلی‌متر است که ضخامت کل قطعه همراه با امتداد رینگ داخلی و طوقه قفل‌کن به حدود ۳۱.۰۰ میلی‌متر می‌رسد. پیشوند ساختاری RAE در کدهای PFI نشان‌دهنده مجهز بودن بیرینگ به طوقه یا رینگ قفل‌کن اکسنتریک (Eccentric Locking Collar) است که اتصال صلب، پایداری کامل و عدم لغزش بیرینگ روی شفت را تضمین می‌کند.

ساختار هندسی متمایز این قطعه به صورت رینگ خارجی محدب یا کروی (Spherical Outer Ring) مهندسی شده است. این طراحی هوشمندانه به بیرینگ اجازه می‌دهد تا پس از نصب درون پوسته یاتاقان، خاصیت خودتنظیمی (Self-Aligning Feature) فوق‌العاده‌ای داشته باشد و ناهمراستایی‌های اولیه شفت، انحرافات زاویه‌ای ناشی از مونتاژ یا خمیدگی‌های مایکرو تحت بارهای سنگین را به طور کامل خنثی و جبران کند. این ویژگی مانع از تمرکز تنش مکانیکی روی ساچمه‌ها شده و طول عمر سیستم را به شدت افزایش می‌دهد. کاربرد عمده این کد فنی در بخش‌های انتقال قدرت پرتردد مانند سیستم اکسل و گاردان کمباین‌ها، تراکتورها، چغندرکن‌ها، دستگاه‌های بسته‌بندی، کانوایرهای صنعتی (تسمه نقاله‌ها)، ماشین‌آلات نساجی و فن‌های سانتریفیوژ است. خرابی و فرسودگی این قطعه خود را با صدای شدید لرزش شاسی، جیرجیر ناشی از لقی، داغ شدن شدید هوزینگ یاتاقان و در نهایت قفل شدن شفت نقاله نشان می‌دهد.

پسوندهای فنی بسیار حیاتی NPPB در انتهای این کد فنی، گویای بالاترین سطح حفاظتی و مهندسی بیرینگ در محیط‌های آلوده است. علامت NPP نشان‌دهنده مجهز بودن قطعه به سیستم آب‌بندی فوق‌پیشرفته و کاسه‌نمدهای لاستیکی چند لبه دو طرفه همراه با شیلد محافظ فلزی جانبی (Heavy-Duty Lip Seals) است؛ این سد نفوذناپذیر مانع از ورود آب، گل‌ولای، گرد و غبار شدید بیابانی، کاه و کلش کشاورزی به درون شیار ساچمه‌ها شده و از خروج گریس نسوز داخل قطعه جلوگیری می‌کند؛ از این رو قطعه کاملاً بی‌نیاز از نگهداری و سرویس (Maintenance-Free) است. حرف B در انتها نیز تاییدکننده محدب بودن ۱۰۰ درصد رینگ خارجی جهت جفت‌شدن دقیق با پوسته یاتاقان است. استفاده از آلیاژ فولاد کروم ۱۰۰ درصد سخت‌کاری شده ضد سایش (Chrome Steel) با خلوص بالا در محصولات PFI، کارکردی روان، بی‌صدا و طول عمر بسیار بالا را زیر بارهای شدید شعاعی تضمین می‌کند.

مشخصات فنی و ابعاد دقیق بلبرینگ:

برند: PFI (اصلی درجه یک آمریکایی)
شماره فنی تخصصی: RAE20NPPB (سری تخصصی یاتاقانی خودتنظیم اگری‌کالچر)
قطر داخلی (شفت): 20.00 میلی‌متر
قطر خارجی (پوسته): 47.00 میلی‌متر (رینگ خارجی محدب و کروی)
پهنای رینگ خارجی (C): 14.00 میلی‌متر
پهنای رینگ داخلی با طوقه (B1): 31.00 میلی‌متر
نوع ساختار: بلبرینگ یاتاقانی تک ردیفه با طوقه اکسنتریک (Insert Ball Bearing)
نوع آب‌بندی: NPP (کاسه‌نمد لاستیکی دوطرفه چند لبه تقویت‌شده ضد غبار و مایعات)
مشخصه هندسی رینگ: B (دارای رینگ خارجی کروی جهت انطباق خودتنظیم در هوزینگ یاتاقان)
نوع روانکاری: دارای گریس تخصصی پایه سنتتیک و نسوز طول عمر بالا (پلمب کارخانه‌ای بی‌نیاز از سرویس)
کاربرد اصلی: ماشین‌آلات کشاورزی (کمباین، تراکتور)، تسمه نقاله‌ها, فن‌های صنعتی و خطوط تولید با شفت ۲۰ میلی‌متر
