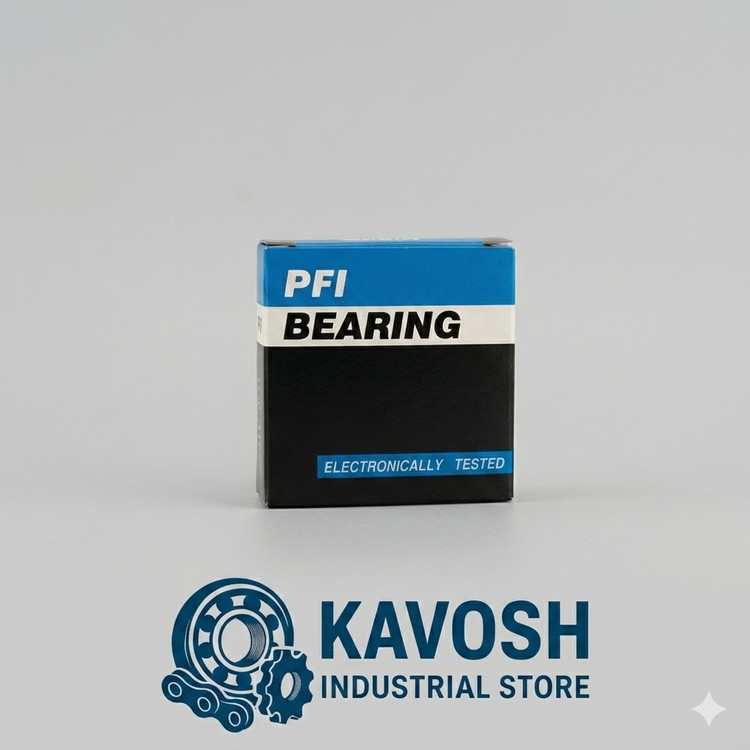

RAE40NPPB-3L - PFI

بلبرینگ فوق‌تخصصی، نسل جدید، خودتنظیم و یاتاقانی سری اگری‌کالچر با پلتفرم حفاظتی سنگین (Insert Agricultural Ball Bearing - Triple Lip Series) با کاربرد کاملاً استراتژیک، شاه‌کلید و مداوم در مکانیزم‌های تعلیق دوار، ماشین‌آلات کشاورزی، شفت‌های صنعتی سنگین و سیستم‌های نقاله با کد فنی انحصاری و اصیل RAE40NPPB-3L، طراحی و مهندسی شده توسط برند آمریکایی معتبر و پرچم‌دار PFI. این قطعه پیشرفته انتقال قدرت که در بازار به نام بلبرینگ یاتاقانی یا توپی یاتاقان نیز شناخته می‌شود، یک بیرینگ تک ردیفه شیار عمیق اصلاح‌شده و تخصصی است که برای قرارگیری و کارکرد صلب درون انواع پوسته یاتاقان‌های چدنی و فولادی (مانند پوسته یاتاقان‌های ایستاده و فلنجی سری UCP ،UFL و UCFL) مهندسی شده است. ابعاد دقیق و استاندارد این قطعه شامل قطر داخلی ۴۰.۰۰ میلی‌متر (انطباق دقیق با شفت‌های سایز ۴۰)، قطر خارجی رینگ خارجی ۸۰.۰۰ میلی‌متر و پهنای رینگ خارجی ۲۱.۰۰ میلی‌متر است که ضخامت کل قطعه همراه با امتداد رینگ داخلی و طوقه قفل‌کن غول‌پیکر به حدود ۴۳.۷۰ میلی‌متر می‌رسد. پیشوند ساختاری RAE نشان‌دهنده مجهز بودن بیرینگ به طوقه یا رینگ قفل‌کن اکسنتریک (Eccentric Locking Collar) است که با چرخش و سفت شدن توسط پیچ آلن، یک قرارگیری صلب و پایداری کامل را روی شفت ایجاد کرده و مانع از سرخوردن، لقی و سایش شفت در حین کارکرد زیر بارهای سنگین می‌شود.

ساختار هندسی متمایز این قطعه به صورت رینگ خارجی محدب یا کروی (Spherical Outer Ring) مهندسی شده است. این طراحی هوشمندانه به بیرینگ اجازه می‌دهد تا پس از قرارگیری در هوزینگ چدنی یاتاقان، خاصیت خودتنظیمی (Self-Aligning Feature) فوق‌العاده‌ای داشته باشد و ناهمراستایی‌های اولیه شفت، انحرافات زاویه‌ای ناشی از خطای مونتاژ یا خمیدگی‌های مایکرو شفت تحت بارهای شدید دینامیکی را به طور کامل خنثی و جبران کند. این ویژگی ساختاری مانع از تمرکز تنش مکانیکی روی ساچمه‌ها شده و طول عمر سیستم را به شدت افزایش می‌دهد. کاربرد عمده این کد فنی در بخش‌های انتقال قدرت پرتردد و سنگین در معرض آلودگی بالا مانند سیستم اکسل، شفت غلتک‌ها و گاردان کمباین‌ها، تراکتورها، چغندرکن‌ها، دستگاه‌های بسته‌بندی بزرگ، کانوایرهای صنعتی سنگین (تسمه نقاله‌ها)، ماشین‌آلات غول‌پیکر نساجی و فن‌های سانتریفیوژ بزرگ است. خرابی و فرسودگی این قطعه خود را با صدای شدید لرزش شاسی، جیرجیر ناشی از لقی، داغ شدن شدید هوزینگ یاتاقان و در نهایت قفل شدن شفت نقاله نشان می‌دهد.

پسوندهای فنی بسیار حیاتی NPPB-3L در انتهای این کد فنی، گویای بالاترین سطح حفاظتی، مهندسی بیرینگ و متمایزکننده اصلی این قطعه در محیط‌های فوق‌آلوده است. علامت NPP نشان‌دهنده مجهز بودن قطعه به کاسه‌نمدهای لاستیکی تقویت‌شده دو طرفه همراه با شیلد محافظ فلزی جانبی است. حرف B تاییدکننده محدب بودن ۱۰۰ درصد رینگ خارجی جهت جفت‌شدن دقیق با پوسته یاتاقان است. در نهایت، پسوند فوق‌تخصصی و استراتژیک 3L (Triple-Lip Seals) نشان‌دهنده سیستم آب‌بندی فوق‌پیشرفته کاسه‌نمد با ۳ لبه محافظ لاستیکی مجزا است؛ این ساختار غول‌پیکر آب‌بندی، یک سد نفوذناپذیر مطلق در برابر ورود آب، گل‌ولای، گرد و غبار شدید بیابانی، کاه و کلش کشاورزی، رطوبت و ذرات آلاینده به درون شیار ساچمه‌ها ایجاد کرده و از خروج گریس نسوز داخل قطعه بر اثر حرارت کاری جلوگیری می‌کند؛ از این رو قطعه در طول عمر مفید خود کاملاً بی‌نیاز از نگهداری و سرویس (Maintenance-Free) است. استفاده از آلیاژ فولاد کروم ۱۰۰ درصد سخت‌کاری شده ضد سایش (Chrome Steel) با خلوص بالا در محصولات PFI، کارکردی روان، بی‌صدا و طول عمر بسیار بالا را زیر بارهای شدید شعاعی تضمین می‌کند.

مشخصات فنی و ابعاد دقیق بلبرینگ:

برند: PFI (اصلی درجه یک آمریکایی)
شماره فنی تخصصی: RAE40NPPB-3L (سری تخصصی یاتاقانی خودتنظیم اگری‌کالچر با کاسه‌نمد ۳ لبه سایز بزرگ)
قطر داخلی (شفت): 40.00 میلی‌متر
قطر خارجی (پوسته): 80.00 میلی‌متر (رینگ خارجی محدب و کروی)
پهنای رینگ خارجی (C): 21.00 میلی‌متر
پهنای رینگ داخلی با طوقه (B1): 43.70 میلی‌متر
نوع ساختار: بلبرینگ یاتاقانی تک ردیفه با طوقه اکسنتریک (Insert Ball Bearing)
نوع آب‌بندی: NPP-3L (کاسه‌نمد لاستیکی دوطرفه با ۳ لبه محافظ چندگانه ضد غبار سنگین و مایعات)
مشخصه هندسی رینگ: B (دارای رینگ خارجی کروی جهت انطباق خودتنظیم در هوزینگ یاتاقان)
نوع روانکاری: دارای گریس تخصصی پایه سنتتیک و نسوز طول عمر بالا (پلمب کارخانه‌ای بی‌نیاز از سرویس)
کاربرد اصلی: ماشین‌آلات کشاورزی سنگین، تسمه نقاله‌ها، فن‌های صنعتی بزرگ و خطوط تولید با شفت ۴۰ میلی‌متر در شرایط محیطی سخت و پرگردوغبار
