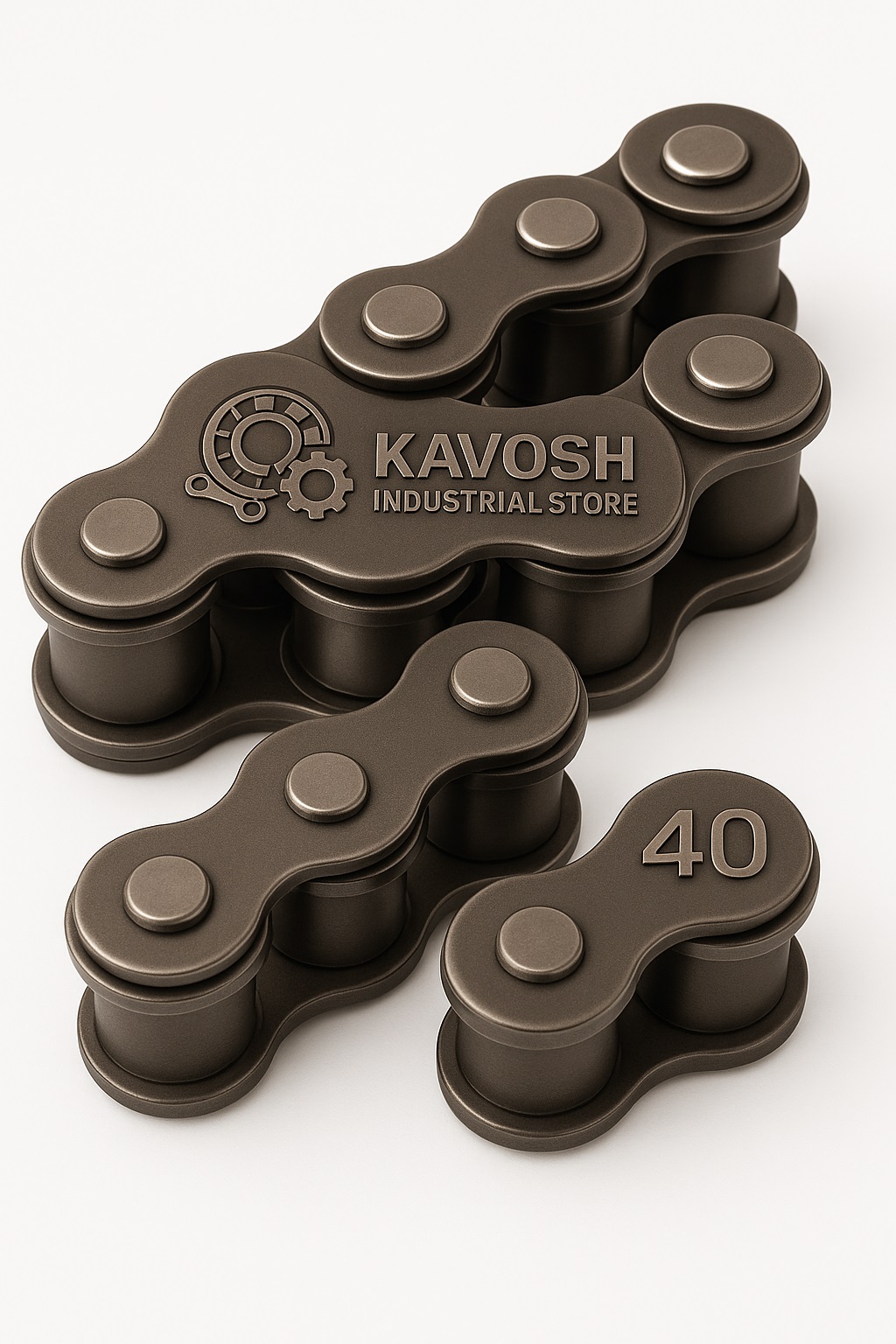

زنجیر صنعتی سایز 40
زنجیر صنعتی سایز 40
موجود در انبار فروشگاه صنعتی کاوشارسال توسط فروشگاه صنعتی کاوش
220,000 تومان
مشخصات فنی زنجیر صنعتی سایز 40 (استاندارد ANSI 40)

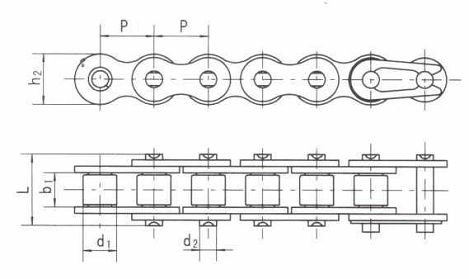

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| گام زنجیر (Pitch) | P | 12.70 | میلی‌متر (0.5") | فاصله بین دو پین مجاور |
| عرض داخلی رولر | b₁ | 7.95 | میلی‌متر | میزان فاصله بین صفحات داخلی زنجیر |
| قطر رولر | d₁ | 7.92 | میلی‌متر | قطر بیرونی رولر برای حرکت روان روی چرخ‌زنجیر |
| قطر پین | d₂ | 3.96 | میلی‌متر | ضخامت میله اتصال داخلی |
| ارتفاع صفحه داخلی | h₂ | 12.00 | میلی‌متر | ارتفاع از مرکز پین تا لبه بیرونی صفحه |
| عرض کلی زنجیر | L | 15.10 | میلی‌متر | مجموع فاصله دو صفحه خارجی |
| ضخامت صفحه داخلی | t₁ | 1.50 | میلی‌متر | ضخامت صفحات داخلی زنجیر |
| ضخامت صفحه بیرونی | t₂ | 1.50 | میلی‌متر | ضخامت صفحات خارجی زنجیر |
| وزن تقریبی در هر متر | — | 0.91 | کیلوگرم/متر | وزن برای زنجیر تک‌ردیفه |
| حداکثر بار کششی مجاز | — | 1300 | کیلوگرم‌فورس | کشش مجاز ایمن در کاربرد صنعتی |
| نوع زنجیر | — | Single Strand | — | زنجیر تک‌ردیفه استاندارد |
| استاندارد تولید | — | ANSI B29.1 / ISO 606 | — | معادل DIN 8187 |
زنجیر صنعتی سایز 40 یکی از پرکاربردترین زنجیرهای انتقال نیرو در صنعت است که طبق استاندارد بین‌المللی ANSI B29.1 یا ISO 606 طراحی و ساخته می‌شود. این زنجیر با گام 12.70 میلی‌متر (نیم اینچ) و طراحی تک‌ردیفه، در بسیاری از سیستم‌های مکانیکی سبک تا نیمه‌سنگین استفاده می‌شود.
زنجیر سایز 40 دارای رولرهای دقیق، پین‌های سخت‌کاری‌شده و صفحات فولادی مقاوم است که آن را برای انتقال نیرو در شرایط صنعتی پایدار و مداوم مناسب می‌سازد. از این زنجیر معمولاً در نوار نقاله‌ها، تجهیزات بسته‌بندی، ماشین‌آلات کشاورزی و خطوط تولید کارگاهی استفاده می‌شود.
ویژگی‌ها:
-
استاندارد جهانی ANSI و قابل نصب روی چرخ‌زنجیرهای سایز 08B
-
عملکرد روان، استهلاک کم، مناسب برای سیستم‌های سبک تا متوسط
-
عرضه در متریال‌های فولادی، گالوانیزه و استنلس استیل
-
وزن پایین و قابلیت روان‌کاری آسان
کاربردها:
-
دستگاه‌های بسته‌بندی، لیبل‌زنی و چاپ
-
نوار نقاله‌های خط مونتاژ و اتوماسیون
-
ماشین‌آلات کشاورزی کوچک
-
خطوط تغذیه صنعتی با بار متوسط
زنجیر صنعتی سایز 40 به‌واسطه ابعاد بهینه، عملکرد مطمئن و قیمت اقتصادی، یکی از گزینه‌های محبوب در میان طراحان و مهندسان مکانیک محسوب می‌شود.
