دستهبندی: زنجیر تک ردیفه
اندازه:زنجیر صنعتی سایز 50 – ANSI 50
زنجیر صنعتی سایز 50
زنجیر صنعتی سایز 50
None
مشخصات
اندازه
زنجیر صنعتی سایز 50 – ANSI 50
توضیحات
مشخصات فنی زنجیر صنعتی سایز 50 (استاندارد ANSI 50)

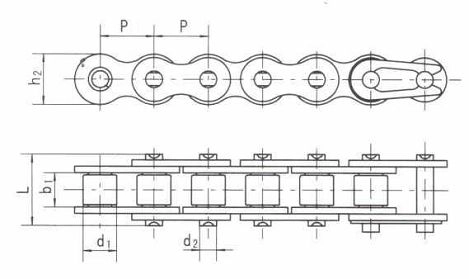

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| گام زنجیر (Pitch) | P | 15.875 | میلیمتر (0.625") | فاصله بین مرکز دو پین متوالی |
| عرض داخلی رولر | b₁ | 9.40 | میلیمتر | فاصله داخلی بین صفحات داخلی زنجیر |
| قطر رولر | d₁ | 10.16 | میلیمتر | قطر غلطک برای چرخش نرم روی چرخزنجیر |
| قطر پین | d₂ | 5.09 | میلیمتر | قطر میله رابط دو لینک زنجیر |
| ارتفاع صفحه داخلی | h₂ | 15.00 | میلیمتر | فاصله از مرکز پین تا انتهای صفحه داخلی |
| عرض کلی زنجیر | L | 18.00 | میلیمتر | فاصله دو صفحه بیرونی |
| ضخامت صفحه داخلی | t₁ | 1.85 | میلیمتر | ضخامت جانبی صفحات داخلی |
| ضخامت صفحه بیرونی | t₂ | 1.85 | میلیمتر | ضخامت صفحات خارجی |
| وزن تقریبی در هر متر | — | 1.39 | کیلوگرم/متر | وزن زنجیر تکردیفه در هر متر طول |
| حداکثر بار کششی مجاز | — | 1800 | کیلوگرمفورس | میزان نیروی کششی قابل تحمل در کارکرد استاندارد |
| نوع زنجیر | — | Single Strand | — | طراحی تکردیفه مطابق استاندارد ANSI |
| استاندارد تولید | — | ANSI B29.1 / ISO 606 | — | معادل DIN 8187 |
زنجیر صنعتی سایز 50
زنجیر صنعتی سایز 50 یک زنجیر قدرتمند و قابل اعتماد است که برای انتقال نیرو در ماشینآلات صنعتی متوسط تا نیمهسنگین طراحی شده و مطابق با استاندارد جهانی ANSI B29.1 / ISO 606 تولید میشود. این زنجیر با گام 15.875 میلیمتر و طراحی دقیق در تجهیزات مکانیکی، نقالههای صنعتی، دستگاههای بستهبندی، صنایع غذایی و ماشینآلات نیمهسنگین کاربرد دارد.
ساختار زنجیر سایز 50 شامل رولرهایی با قطر مناسب برای حرکت نرم روی چرخزنجیر، پینهایی مقاوم در برابر تنش، و صفحات فولادی سختکاریشده است. طراحی مهندسی آن باعث میشود تا در شرایط کاری مداوم و با روانکاری مناسب، عمر طولانی و عملکردی مطمئن ارائه دهد.
ویژگیها:
-
تولید طبق استاندارد ANSI و کاملاً همخوان با چرخزنجیرهای صنعتی
-
مقاومت بالا در برابر ساییدگی و بارهای دینامیکی
-
مناسب برای کاربردهای دائمی و نیمهسنگین
-
قابل سفارش با روکش ضدزنگ یا پوشش روغنی صنعتی
کاربردها:
-
ماشینآلات بستهبندی و نقالههای صنعتی
-
صنایع فرآوری مواد غذایی و دارویی
-
تجهیزات حمل و انتقال در کارخانجات سبک و متوسط
-
ماشینآلات نیمهسنگین در کشاورزی و صنعت
زنجیر سایز 50 به دلیل تعادل بین قدرت و وزن، قیمت مناسب، و مقاومت بالا یکی از انتخابهای اقتصادی و فنی مناسب برای طیف وسیعی از کاربردهای صنعتی است.
