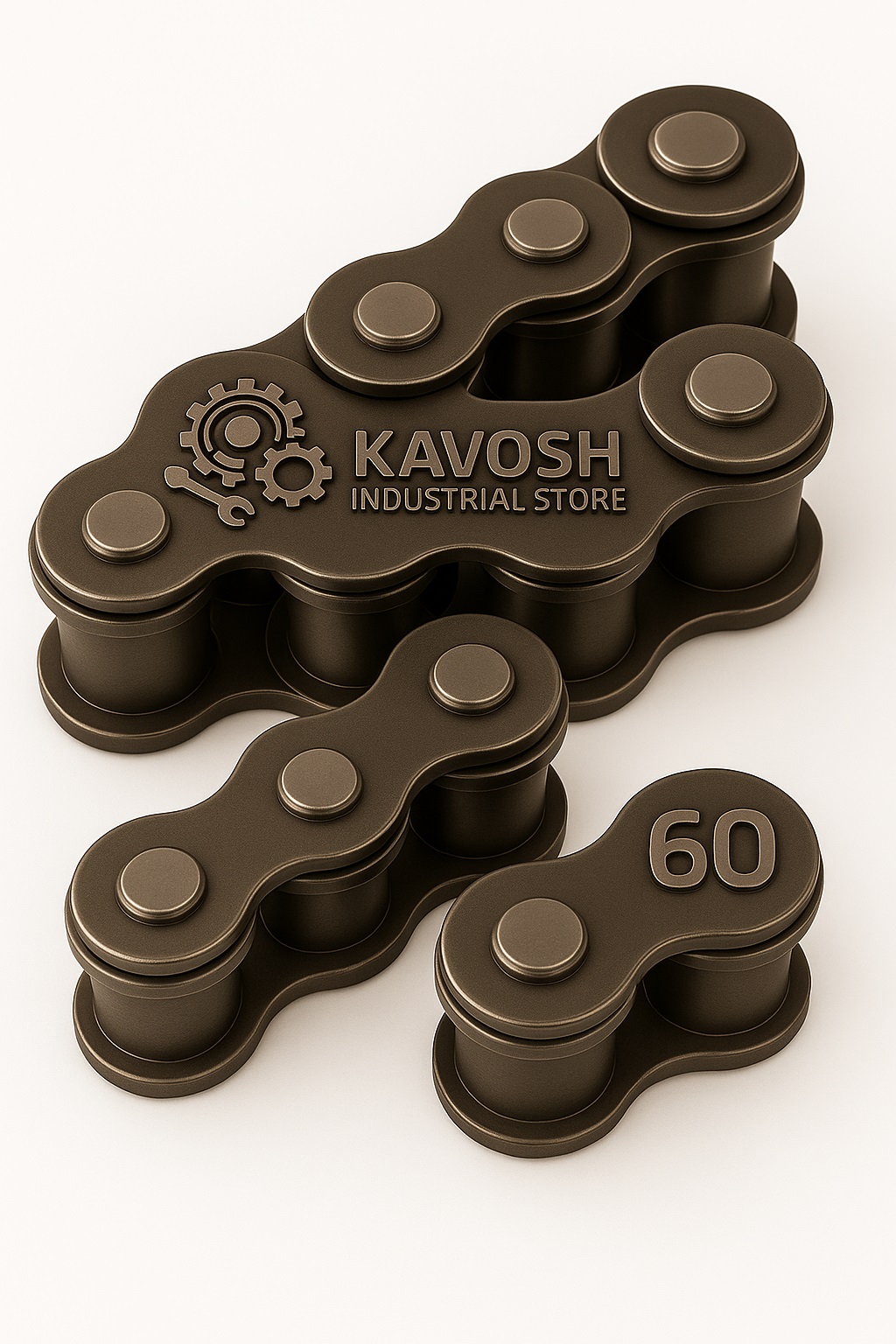

زنجیر صنعتی سایز 60
زنجیر صنعتی سایز 60
None
توضیحات
مشخصات فنی زنجیر صنعتی سایز 60 (استاندارد ANSI 60)

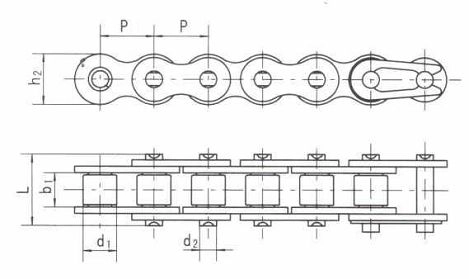

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| گام زنجیر (Pitch) | P | 19.05 | میلیمتر (0.75") | فاصله مرکز به مرکز بین دو پین متوالی |
| عرض داخلی رولر | b₁ | 12.57 | میلیمتر | فضای داخلی بین صفحات جانبی زنجیر |
| قطر رولر | d₁ | 11.91 | میلیمتر | قطر بیرونی رولر برای چرخش روان روی چرخزنجیر |
| قطر پین | d₂ | 5.94 | میلیمتر | قطر میله پین رابط |
| ارتفاع صفحه داخلی | h₂ | 18.00 | میلیمتر | فاصله مرکز پین تا لبه صفحه داخلی |
| عرض کلی زنجیر | L | 21.90 | میلیمتر | فاصله دو صفحه بیرونی زنجیر |
| ضخامت صفحه داخلی | t₁ | 2.31 | میلیمتر | ضخامت صفحات جانبی |
| ضخامت صفحه بیرونی | t₂ | 2.31 | میلیمتر | ضخامت صفحات بیرونی |
| وزن تقریبی در هر متر | — | 2.05 | کیلوگرم/متر | مناسب برای محاسبه وزن کلی سیستم انتقال |
| حداکثر بار کششی مجاز | — | 2700 | کیلوگرمفورس | توان تحمل بار در شرایط کاری نرمال |
| نوع زنجیر | — | Single Strand | — | زنجیر تکردیفه |
| استاندارد تولید | — | ANSI B29.1 / ISO 606 | — | معادل DIN 8187 |
زنجیر صنعتی سایز 60
زنجیر صنعتی سایز 60 یک زنجیر انتقال قدرت قوی و بادوام است که مطابق با استاندارد جهانی ANSI B29.1 / ISO 606 تولید میشود. این زنجیر دارای گام 19.05 میلیمتر و طراحی تکردیفه است و از آن در کاربردهای صنعتی متوسط تا سنگین استفاده میشود. ساختار مقاوم و قطر بالاتر پین و رولرها باعث شده تا در شرایط کاری سخت و بارهای دینامیکی بالا، کارایی فوقالعادهای ارائه دهد.
این زنجیر از فولاد با کیفیت بالا ساخته شده و مناسب برای استفاده در تجهیزات حمل مواد، بالابرهای صنعتی، نوار نقالههای سنگین، ماشینآلات فرآوری، و خطوط تولید کارخانهای است. طراحی مهندسی آن امکان روانکاری آسان، نصب سریع، و نگهداری کم را فراهم میکند.
ویژگیها:
-
انتقال قدرت مؤثر و پایدار در محیطهای صنعتی
-
ساختار مستحکم برای مقاومت در برابر کشش و سایش
-
مناسب برای بارهای کاری متوسط تا سنگین
-
قابل سفارش در انواع ضدزنگ، آبکاریشده و تقویتشده
کاربردها:
-
نوار نقالههای صنعتی نیمهسنگین
-
تجهیزات بالابر و سیستمهای لیفتینگ
-
ماشینآلات صنایع فلزی، شیمیایی، و ساختمانی
-
انتقال نیرو در سیستمهای پیوسته تولیدی
زنجیر صنعتی سایز 60 بهدلیل توان بالا، دوام قابل اطمینان و تطابق با چرخزنجیرهای استاندارد جهانی، یکی از انتخابهای مطمئن در طراحی سیستمهای صنعتی پیشرفته است.
