زنجیر صنعتی سایز 100
زنجیر صنعتی سایز 100
None
توضیحات
مشخصات فنی زنجیر صنعتی سایز 100 (استاندارد ANSI 100

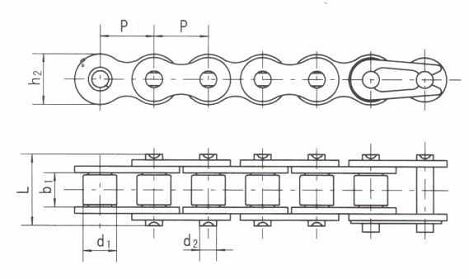

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| گام زنجیر (Pitch) | P | 31.75 | میلیمتر (1.25") | فاصله مرکز به مرکز پینها |
| عرض داخلی رولر | b₁ | 19.05 | میلیمتر | فاصله بین صفحات داخلی |
| قطر رولر | d₁ | 19.05 | میلیمتر | غلطک استاندارد برای تماس با چرخزنجیر |
| قطر پین | d₂ | 9.53 | میلیمتر | ضخامت محور رابط بین لینکها |
| ارتفاع صفحه داخلی | h₂ | 30.00 | میلیمتر | از مرکز پین تا لبه بیرونی صفحه |
| عرض کلی زنجیر | L | 34.00 | میلیمتر | فاصله خارجی صفحات بیرونی |
| ضخامت صفحه داخلی / بیرونی | t₁ / t₂ | 4.00 | میلیمتر | مناسب برای تحمل بارهای سنگین |
| وزن تقریبی در هر متر | — | 5.72 | کیلوگرم / متر | مناسب برای طراحی سیستمهای قدرت بالا |
| حداکثر بار کششی مجاز | — | 7000 | کیلوگرمفورس | کشش نهایی قابل تحمل در شرایط صنعتی |
| نوع زنجیر | — | Single Strand | — | تکردیفه، کلاس استاندارد |
| استاندارد تولید | — | ANSI B29.1 / ISO 606 | — | معادل DIN 8187، همرده با سایز 20B-1 متریک |
زنجیر صنعتی سایز 100
زنجیر صنعتی سایز 100 یکی از قدرتمندترین زنجیرهای استاندارد ANSI است که برای انتقال نیرو در سیستمهای صنعتی با فشار کاری بالا طراحی شده است. با گام 31.75 میلیمتر و ساختار تکردیفه، این زنجیر عملکردی پایدار، مقاوم و بینقص را در ماشینآلات بزرگ صنعتی، نوار نقالههای سنگین و دستگاههای انتقال قدرت فراهم میکند.
از پینهای ضخیم، رولرهای با قطر زیاد، و صفحات مقاوم تشکیل شده که توان تحمل کشش بالا و دوام بسیار زیاد در محیطهای کاری سخت را دارد. زنجیر سایز 100 در سیستمهای خط تولید سنگین، فولادسازی، استخراج، کشتیسازی، ساخت و ساز، و ماشینآلات معدن نقش مهمی ایفا میکند.
📦 کاربردهای رایج زنجیر صنعتی سایز 100:
-
سیستمهای انتقال قدرت در معادن و صنعت فولاد
-
دستگاههای جابهجایی مواد با تناژ بالا
-
ماشینآلات حفاری و عمرانی
-
نقالههای سنگین در خطوط تولید سیمان و متالورژی
-
تجهیزات بارگیری و تخلیه در بنادر و اسکلهها
🔧 ویژگیها و مزایا:
-
طراحی مهندسیشده برای انتقال نیرو با راندمان بالا
-
مقاومت عالی در برابر کشش، ضربه، سایش و خوردگی
-
مناسب برای شرایط کاری سنگین و محیطهای صنعتی سخت
-
سازگار با سیستمهای روانکاری صنعتی یا اتوماتیک
-
همرده با زنجیر 20B-1 متریک برای بازار اروپا و آسیا
زنجیر صنعتی سایز 100 به دلیل ابعاد قوی، قدرت تحمل بالا و تطابق با تجهیزات صنعتی جهانی، انتخابی مطمئن برای صنایع بزرگ و سیستمهای انتقال سنگینکار است. در برندهایی مانند Renold، IWIS، Donghua، Tsubaki و برندهای اقتصادی موجود است.
