زنجیر صنعتی سایز 120
زنجیر صنعتی سایز 120
None
توضیحات
مشخصات فنی زنجیر صنعتی سایز 120 (استاندارد ANSI 120)

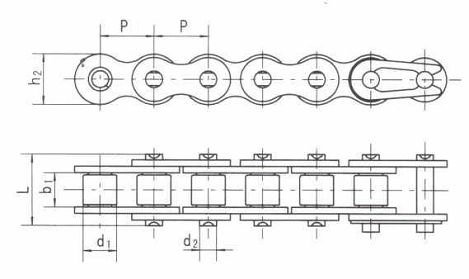

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| گام زنجیر (Pitch) | P | 38.10 | میلیمتر (1.5") | فاصله مرکز تا مرکز پینها |
| عرض داخلی رولر | b₁ | 25.40 | میلیمتر | فاصله بین صفحات داخلی |
| قطر رولر | d₁ | 22.23 | میلیمتر | قطر غلطک برای تماس با چرخزنجیر |
| قطر پین | d₂ | 11.10 | میلیمتر | ضخامت محور رابط لینکها |
| ارتفاع صفحه داخلی | h₂ | 36.00 | میلیمتر | از مرکز پین تا انتهای صفحه داخلی |
| عرض کلی زنجیر | L | 40.50 | میلیمتر | فاصله بین صفحات بیرونی |
| ضخامت صفحه داخلی / بیرونی | t₁ / t₂ | 4.80 | میلیمتر | تقویتشده برای بار سنگین |
| وزن تقریبی در هر متر | — | 8.53 | کیلوگرم / متر | وزن خطی زنجیر تکردیفه |
| حداکثر بار کششی مجاز | — | 9600 | کیلوگرمفورس | کشش نهایی قابل تحمل در شرایط صنعتی سنگین |
| نوع زنجیر | — | Single Strand | — | تکردیفه استاندارد ANSI |
| استاندارد تولید | — | ANSI B29.1 / ISO 606 | — | معادل DIN 8187، نزدیک به سایز 24B-1 متریک |
زنجیر صنعتی سایز 120
زنجیر صنعتی سایز 120 بهعنوان یکی از زنجیرهای فوقسنگین تکردیفه در استاندارد ANSI، گزینهای ایدهآل برای انتقال قدرت در ماشینآلات و خطوط تولیدی است که تحت بارهای بسیار بالا کار میکنند. این زنجیر با گام 38.1 میلیمتر و ابعاد تقویتشده، مناسب برای کاربردهای صنعتی سخت و شرایط کاری شدید مانند معدن، فولادسازی، حمل مواد سنگین و تجهیزات ساختوساز میباشد.
این مدل از زنجیر با بهرهگیری از فولاد سختکاریشده، پینهای ضخیم و رولرهای مستحکم طراحی شده تا در برابر سایش، فشارهای پیوسته و شوکهای مکانیکی مقاومت بالا داشته باشد. زنجیر سایز 120 به دلیل تحمل بار بالا و عمر طولانی، در بسیاری از صنایع سنگین بهصورت گسترده مورد استفاده قرار میگیرد.
📦 کاربردهای رایج زنجیر صنعتی سایز 120:
-
تجهیزات بارگیری و تخلیه در بنادر و اسکلهها
-
نوار نقالههای حمل بارهای حجیم در کارخانهها
-
ماشینآلات فرآوری سنگ معدن و ذغالسنگ
-
خطوط انتقال در صنایع فولاد، سیمان و متالورژی
-
جرثقیلهای صنعتی و سازههای مکانیزه سنگین
🔧 ویژگیها و مزایا:
-
طراحی مناسب برای شرایط کاری پیوسته و بار زیاد
-
امکان استفاده با چرخزنجیرهای استاندارد ANSI و ISO
-
مناسب برای سرعتهای کاری پایین تا متوسط
-
استحکام بالا در برابر سایش، خوردگی و ضربه
-
موجود در نسخههای فولادی کربنی، ضدزنگ، آبکاریشده صنعتی
زنجیر سایز 120 انتخابی حرفهای برای صنایع سنگین است که به دنبال انتقال قدرت با اطمینان بالا، حداقل خرابی و دوام طولانی هستند. با توجه به محبوبیت و تطابق با استانداردهای جهانی، این زنجیر در برندهایی نظیر IWIS، Renold، Donghua، Tsubaki و Pultrex قابل تأمین است.
