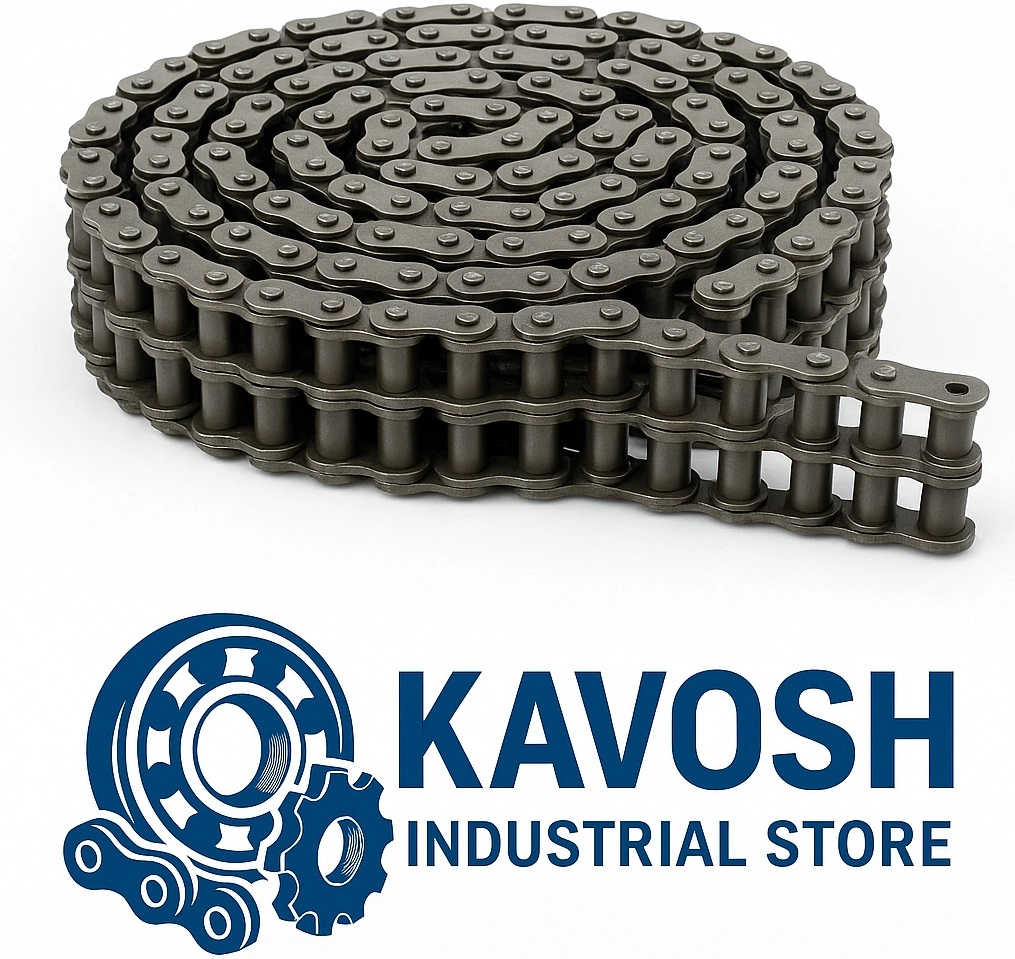

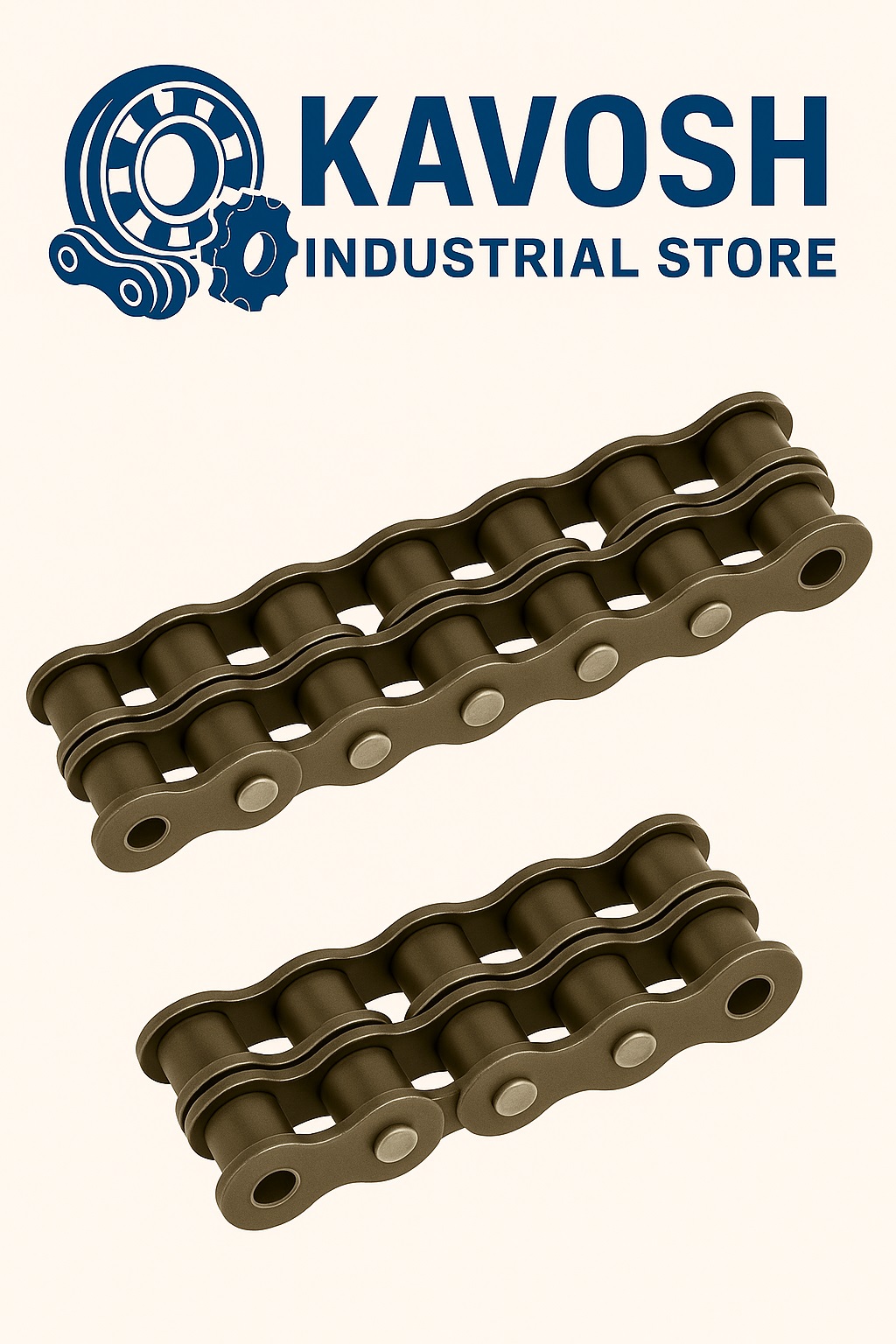

زنجیر صنعتی سایز 50-2
زنجیر صنعتی سایز 50-2
مشخصات فنی زنجیر صنعتی سایز 50-2 (دو ردیفه – ANSI 50-2

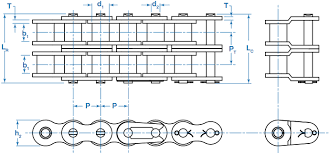

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| گام زنجیر (Pitch) | P | 15.875 | میلی‌متر (0.625") | فاصله بین مراکز پین‌ها |
| عرض داخلی رولر | b₁ | 9.40 | میلی‌متر | فاصله بین صفحات داخلی زنجیر |
| قطر رولر | d₁ | 10.16 | میلی‌متر | غلطک برای تماس با دندانه چرخ‌زنجیر |
| قطر پین | d₂ | 5.09 | میلی‌متر | پین سخت‌کاری‌شده با تحمل بار بالا |
| ارتفاع صفحه داخلی | h₂ | 15.00 | میلی‌متر | ارتفاع مفید برای استحکام جانبی |
| ضخامت صفحات داخلی/بیرونی | T₁ / T₂ | 1.85 | میلی‌متر | ضخامت یکنواخت برای هر دو ردیف |
| فاصله بین دو ردیف | Pt | 15.00 | میلی‌متر | فاصله محور به محور ردیف‌ها |
| عرض کلی زنجیر | L₂ | 31.20 | میلی‌متر | کل عرض بیرونی زنجیر |
| وزن در هر متر | — | 2.80 | کیلوگرم / متر | مناسب برای طراحی مهندسی |
| حداکثر بار کششی مجاز | — | 3600 | کیلوگرم‌فورس | قابل استفاده در بارگذاری‌های مداوم |
| نوع زنجیر | — | Double Strand | — | زنجیر دو ردیفه با ساختار مستحکم |
| استاندارد تولید | — | ANSI B29.1 / ISO 606 | — | منطبق با DIN 8187 – سری 10A-2 |

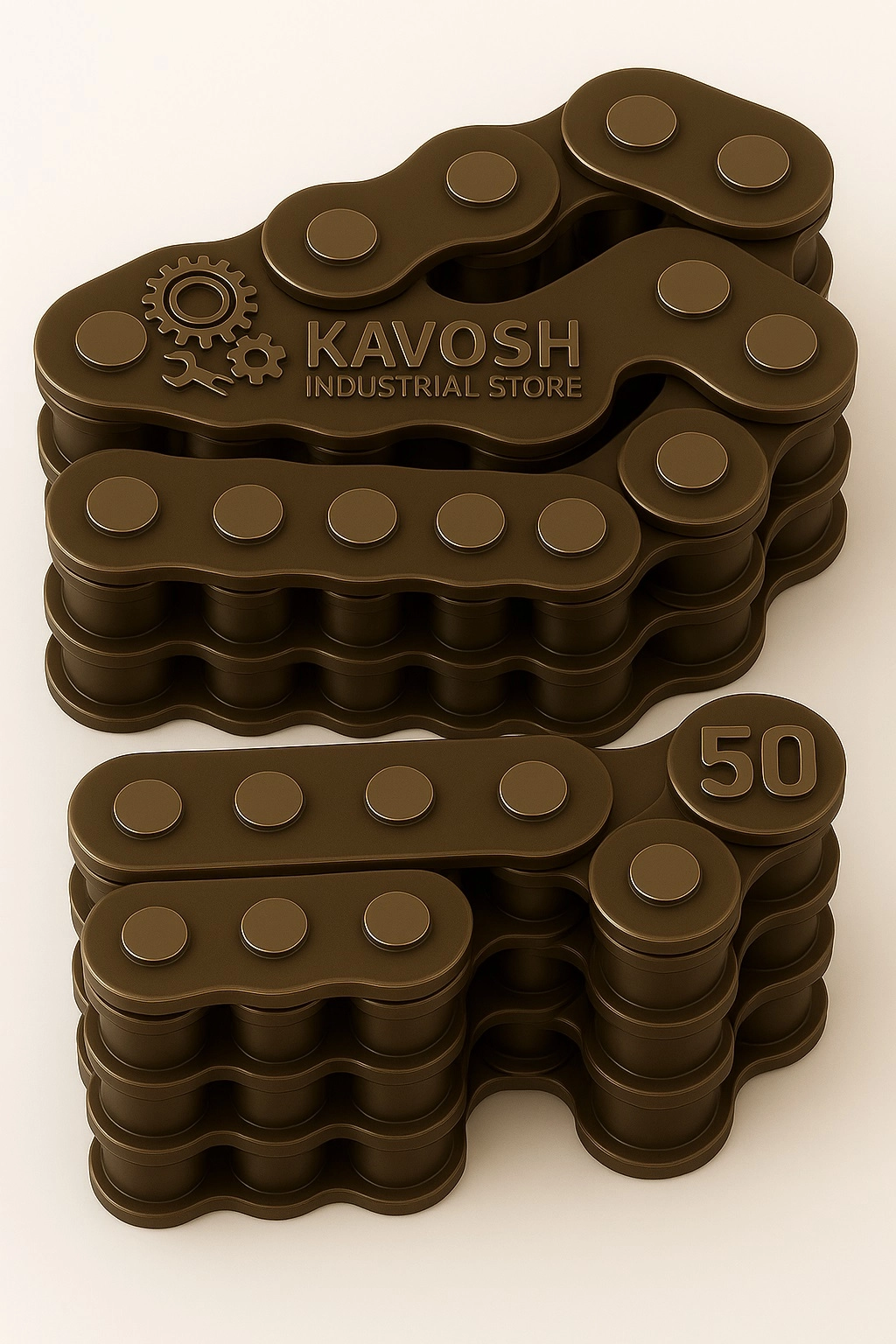

🛠️ توضیحات محصول – زنجیر صنعتی سایز 50 دو ردیفه
زنجیر صنعتی سایز 50-2 نوعی زنجیر دو ردیفه با ساختاری تقویت‌شده و دقت بالا در ساخت است که مطابق با استاندارد جهانی ANSI طراحی شده. این زنجیر برای انتقال نیرو در سیستم‌هایی که فضای محدود ولی نیاز به قدرت بیشتر دارند، بسیار کاربردی است.
ساختار دو ردیفه زنجیر باعث افزایش ظرفیت تحمل کشش نسبت به مدل تک‌ردیفه (50-1) می‌شود. استفاده از رولرهای دقیق، پین‌های مقاوم، و صفحات تقویت‌شده، آن را برای استفاده در خطوط تولید صنعتی، سیستم‌های مکانیکی مداوم و تجهیزات نیمه‌سنگین مناسب کرده است.
📦 حوزه‌های کاربردی زنجیر 50-2:
-
تجهیزات انتقال نیرو در صنایع بسته‌بندی
-
نوار نقاله‌های خطوط نیمه‌اتومات
-
ماشین‌آلات کشاورزی و دستگاه‌های مکانیکی
-
تجهیزات توزیع مواد در کارخانه‌های تولیدی
🔧 نقاط قوت و مزایای کلیدی:
-
تحمل نیروی بالا با افزایش تعداد ردیف
-
توزیع یکنواخت بار در هر دو ردیف
-
کاهش فشار نقطه‌ای روی رولرها و افزایش عمر
-
امکان روان‌کاری موثر برای دوام بیشتر
-
عملکرد بی‌صدا و روان در بارهای متوسط
