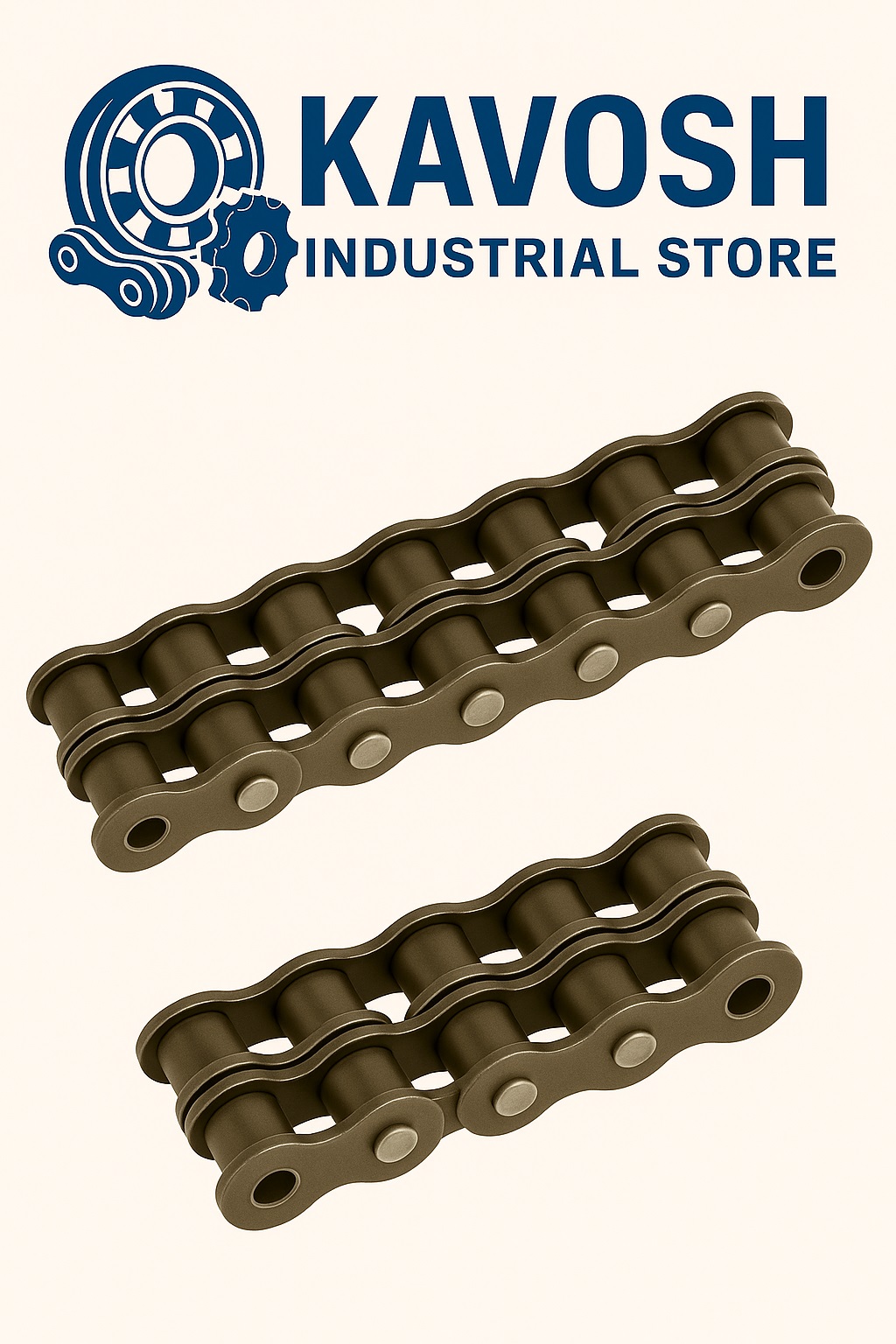

زنجیر صنعتی سایز 120-2
زنجیر صنعتی سایز 120-2
موجود در انبار فروشگاه صنعتی کاوشارسال توسط فروشگاه صنعتی کاوش
3,000,000 تومان
مشخصات فنی زنجیر صنعتی سایز 120-2 (دو ردیفه – ANSI 120-2)

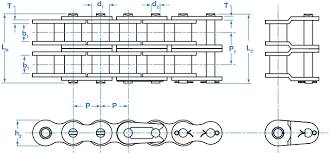

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| گام زنجیر (Pitch) | P | 38.10 | میلی‌متر (1.5") | گام بین مراکز پین‌ها در هر ردیف |
| عرض داخلی رولر | b₁ | 25.40 | میلی‌متر | فضای خالص بین صفحات داخلی |
| قطر رولر | d₁ | 22.23 | میلی‌متر | قطر غلطک جهت تماس مستقیم با چرخ‌زنجیر |
| قطر پین | d₂ | 11.10 | میلی‌متر | پین فولادی سخت‌کاری‌شده |
| ارتفاع صفحه داخلی | h₂ | 36.00 | میلی‌متر | طراحی برای افزایش پایداری جانبی زنجیر |
| ضخامت صفحات داخلی/بیرونی | T₁ / T₂ | 4.80 | میلی‌متر | صفحات تقویت‌شده برای محیط‌های صنعتی سنگین |
| فاصله بین دو ردیف | Pt | 28.00 | میلی‌متر | فاصله دقیق برای تعادل بار روی هر ردیف |
| عرض کلی زنجیر | L₂ | 70.00 | میلی‌متر | عرض کل زنجیر از بیرون به بیرون |
| وزن تقریبی در هر متر | — | 16.10 | کیلوگرم / متر | وزن مناسب برای طراحی مهندسی با استحکام بالا |
| حداکثر بار کششی مجاز | — | 17,800 | کیلوگرم‌فورس | کشش صنعتی قابل اطمینان در بارهای فوق‌سنگین |
| نوع زنجیر | — | Double Strand | — | زنجیر دو ردیفه مقاوم برای انتقال قدرت حجیم |
| استاندارد تولید | — | ANSI B29.1 / ISO 606 | — | معادل DIN 8187 – برابر با زنجیر 24A-2 متریک |
🛠️ معرفی محصول – زنجیر صنعتی سایز 120 دو ردیفه
زنجیر سایز 120-2 یک راهکار مکانیکی قدرتمند برای سیستم‌های انتقال با بار بسیار بالا و عملکرد بدون توقف است. این زنجیر که بر اساس استاندارد ANSI B29.1 طراحی شده، به‌دلیل پیکربندی دو ردیفه خود، می‌تواند بارهای حجیم و کشش مستمر را با پایداری بالا تحمل کند.
استفاده از قطعات سخت‌کاری‌شده، رولرهای با قطر زیاد، و ضخامت بالای صفحات جانبی باعث می‌شود این زنجیر در محیط‌های صنعتی سخت و خشن عملکردی فوق‌العاده و طول عمر بالا داشته باشد.
📦 کاربردهای متداول زنجیر 120-2:
-
تجهیزات سنگین بارگیری و جابجایی در بنادر
-
سیستم‌های انتقال پیوسته در معادن
-
نوار نقاله‌های حجیم در کارخانه‌های متالورژی
-
دستگاه‌های صنعتی در صنایع سیمان و فولاد
-
سیستم‌های اتوماسیون صنعتی با قدرت بالا
🔧 ویژگی‌های برجسته:
-
پایداری مکانیکی در برابر لرزش، ضربه و فشار
-
عملکرد ایمن و بی‌وقفه در چرخه‌های کاری طولانی
-
توزیع یکنواخت بار بین دو ردیف موازی
-
مناسب برای سیستم‌های روان‌کاری اتوماتیک
-
قابل استفاده با چرخ‌زنجیرهای استاندارد ANSI و ISO
زنجیر دو ردیفه سایز 120 گزینه‌ای حرفه‌ای برای انتقال قدرت در پروژه‌های صنعتی با ظرفیت بالا است و در برندهای معتبر نظیر IWIS، Tsubaki، Donghua، Renold و Diamond در دسترس می‌باش
