یاطاقان صنعتی UCP 202
یاطاقان صنعتی UCP 202
None
توضیحات
مشخصات فنی یاطاقان صنعتی UCP 202

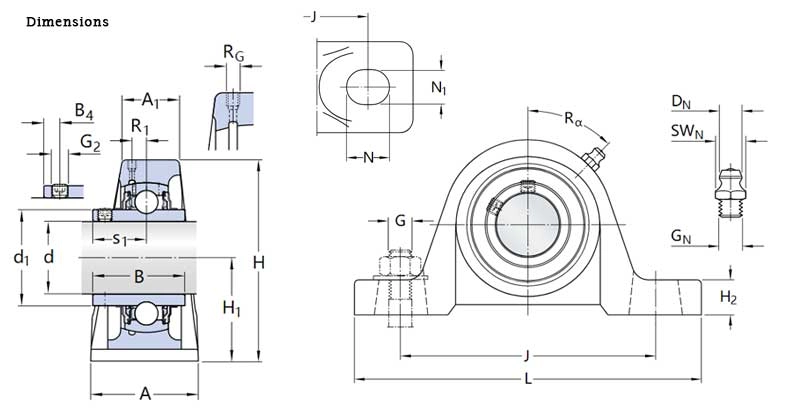

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| قطر داخلی شافت | d | 15 | میلی‌متر | سایز محور ورودی |
| طول پایه نصب | L | 127 | میلی‌متر | فاصله کل از دو سر پایه |
| فاصله بین سوراخ‌های نصب | J | 95 | میلی‌متر | مرکز به مرکز سوراخ‌های پایه |
| ارتفاع کلی یاتاقان | H | 60.7 | میلی‌متر | از کف تا مرکز شافت |
| عرض نشیمنگاه بلبرینگ | B | 34 | میلی‌متر | قطر بیرونی بلبرینگ UC202 |
| ارتفاع هوزینگ تا بالای بلبرینگ | H1 | 30.2 | میلی‌متر | ارتفاع افقی قسمت مرکزی |
| قطر سوراخ پیچ نصب | G | 13 | میلی‌متر | قطر پیچ قابل استفاده در پایه |
| وزن تقریبی | — | 0.65 | کیلوگرم | وزن کل یاطاقان با بلبرینگ |
| بلبرینگ داخلی | — | UC202 | — | بلبرینگ کروی با قفل پیچ آلنی |
| جنس پایه | — | چدن داکتیل | — | مقاوم در برابر تنش، ضربه، و فشارهای صنعتی |
🛠️ توضیحات محصول – یاطاقان صنعتی UCP 202

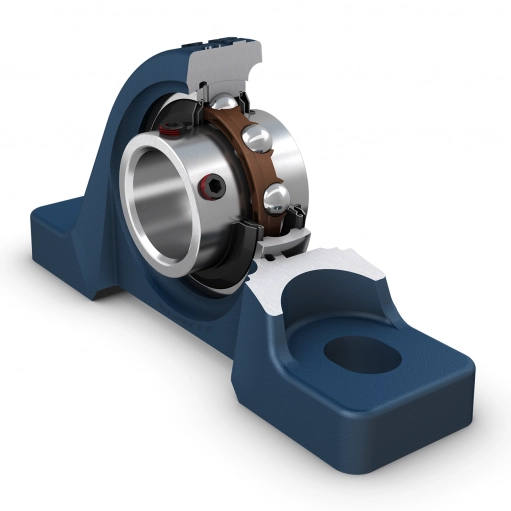

یاتاقان UCP 202 از خانواده یاتاقان‌های صنعتی پایه‌دار است که از ترکیب بلبرینگ UC202 با هوزینگ چدنی سری P تشکیل شده. این مدل با قطر داخلی 15 میلی‌متر، برای شافت‌های سبک و متوسط استفاده می‌شود و قابلیت تحمل بارهای شعاعی و محوری را با پایداری بالا دارد.
طراحی این یاتاقان به‌گونه‌ای است که نصب آسان، روان‌کاری مداوم، و تعویض سریع را برای سیستم‌های مکانیکی فراهم می‌کند. بلبرینگ داخل این یاتاقان از نوع خودتنظیم بوده و امکان جبران میزان کمی از ناهم‌ترازی شافت را دارد. وجود پیچ آلنی قفل‌کننده باعث جلوگیری از لغزش و لرزش در حین چرخش می‌شود.
📦 کاربردهای رایج یاطاقان UCP 202:
-
نوار نقاله‌های سبک
-
سیستم‌های تغذیه در دستگاه‌های بسته‌بندی
-
ماشین‌آلات کشاورزی کوچک
-
تجهیزات مونتاژ خودکار
-
گیربکس‌های سبک و موتورهای دور پایین
🔧 ویژگی‌های برجسته:
-
نصب سریع بدون نیاز به ماشین‌کاری خاص
-
بدنه چدنی با استحکام بالا در برابر ضربه
-
بلبرینگ کروی خودتنظیم با روان‌کاری ساده
-
تحمل مناسب در شرایط گردوغبار و محیط‌های صنعتی نیمه‌تمیز
-
مناسب برای استفاده افقی و عمودی روی فریم یا سازه
