یاطاقان صنعتی UCP 204
یاطاقان صنعتی UCP 204
None
توضیحات
مشخصات فنی یاطاقان صنعتی UCP 204

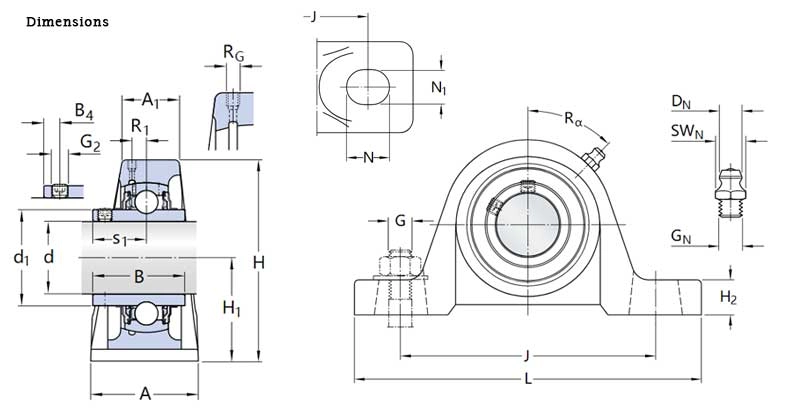

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| قطر داخلی شافت | d | 20 | میلی‌متر | مناسب برای شافت‌های صنعتی کوچک تا متوسط |
| طول کلی پایه | L | 127 | میلی‌متر | طول کل یاتاقان از انتهای هر پایه |
| فاصله بین سوراخ‌ها | J | 95 | میلی‌متر | فاصله مرکز به مرکز پیچ‌های نصب روی شاسی |
| ارتفاع تا مرکز شافت | H | 60.7 | میلی‌متر | ارتفاع مرکز بلبرینگ نسبت به کف نصب |
| قطر خارجی بلبرینگ | B | 38 | میلی‌متر | محل نشیمن بلبرینگ UC204 |
| ارتفاع بدنه مرکزی | H1 | 30.2 | میلی‌متر | طراحی استاندارد جهت استحکام و تعادل |
| قطر پیچ نصب | G | 13 | میلی‌متر | قطر سوراخ رزوه‌شده جهت پیچ پایه‌ها |
| وزن تقریبی | — | 0.75 | کیلوگرم | وزن کامل یاتاقان به همراه بیرینگ داخلی |
| بلبرینگ داخلی | — | UC204 | — | بلبرینگ کروی با قفل آلنی و قابلیت روانکاری |
| جنس پایه | — | چدن خاکستری | — | بدنه مقاوم در برابر تنش، لرزش و دما |
🛠️ معرفی محصول – یاطاقان صنعتی UCP 204

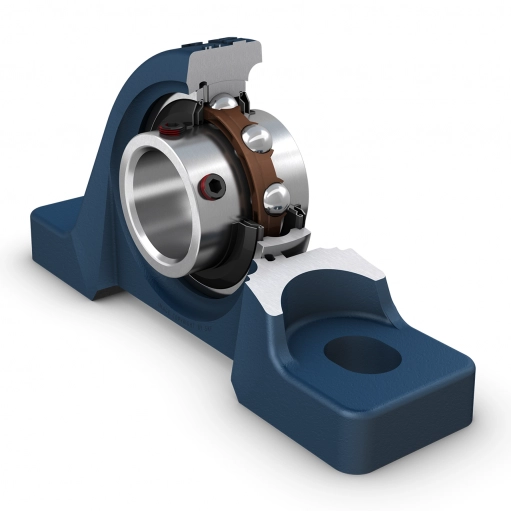

UCP 204 یکی از پرکاربردترین یاتاقان‌های صنعتی در صنایع متوسط است که به‌واسطه طراحی کامپکت، ساختار بادوام و بلبرینگ کروی خودتنظیم، گزینه‌ای عالی برای انواع سیستم‌های انتقال و چرخشی به شمار می‌رود.
بلبرینگ UC204 که در این یاتاقان قرار دارد، مجهز به پیچ محکم‌کننده آلنی و گریس‌خور برای روانکاری مجدد است. این ویژگی‌ها باعث شده تا در محیط‌هایی با کارکرد مداوم، این یاتاقان بتواند بدون نیاز به توقف طولانی‌مدت به فعالیت خود ادامه دهد.
📦 کاربردهای رایج:
-
سیستم‌های نوار نقاله در خطوط تولید
-
دستگاه‌های صنعتی نیمه‌سنگین
-
ماشین‌آلات کشاورزی و مکانیزه
-
فن‌ها، پمپ‌ها و بلورس‌ها
-
تجهیزات بسته‌بندی و کارگاه‌های مونتاژ
🔧 مزایا و ویژگی‌ها:
-
نصب ساده با دو عدد پیچ روی شاسی یا بدنه
-
بلبرینگ قابل تعویض بدون نیاز به باز کردن کامل یاتاقان
-
طراحی بهینه برای پایداری در چرخش‌های طولانی
-
روانکاری سریع با دسترسی آسان به گریس‌خور
-
مقاومت بالا در برابر خوردگی و تنش‌های کاری
