یاطاقان صنعتی UCF 202
یاطاقان صنعتی UCF 202
⚙️ مشخصات فنی یاطاقان صنعتی UCF 202

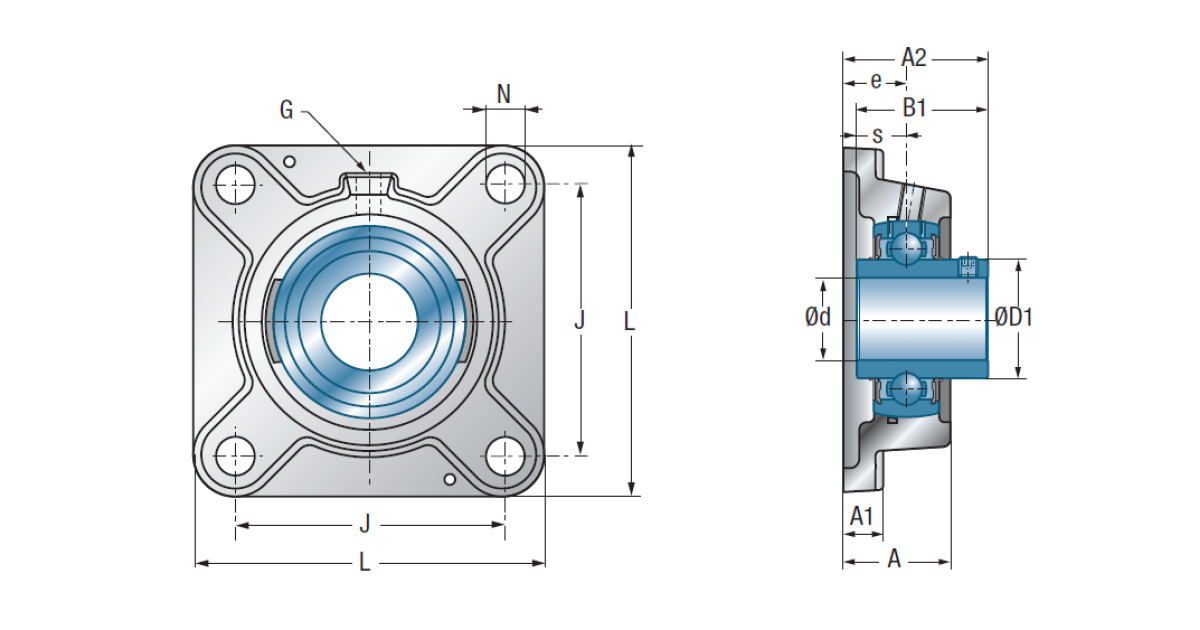

| پارامتر | نماد (طبق نقشه) | مقدار | واحد | توضیحات تکمیلی |
|---|---|---|---|---|
| قطر داخلی شافت | d | 15 | میلی‌متر | سایز محور ورودی |
| فاصله بین سوراخ‌های نصب | J | 64 | میلی‌متر | مرکز به مرکز سوراخ‌های بدنه |
| طول کلی بدنه | L | 86 | میلی‌متر | ابعاد مربع بدنه در هر ضلع |
| ارتفاع جانبی بدنه | A | 25.5 | میلی‌متر | از لبه تا انتهای نشیمنگاه |
| عرض یاتاقان (بلبرینگ) | B1 | 31 | میلی‌متر | ضخامت بلبرینگ UC202 |
| قطر سوراخ پیچ نصب | N | 12 | میلی‌متر | قطر مناسب برای پیچ‌های مهار |
| ضخامت بدنه از پشت تا مرکز | A1 | 14 | میلی‌متر | محل نشیمن بلبرینگ در داخل بدنه |
| بلبرینگ داخلی | — | UC202 | — | بلبرینگ کروی با قفل پیچ آلنی |
| وزن تقریبی | — | 0.62 | کیلوگرم | وزن کلی همراه با بلبرینگ |
| جنس بدنه | — | چدن خاکستری | — | مقاوم در برابر ضربه و سایش صنعتی |
🛠️ توضیحات محصول – یاطاقان صنعتی فلنچی UCF 202

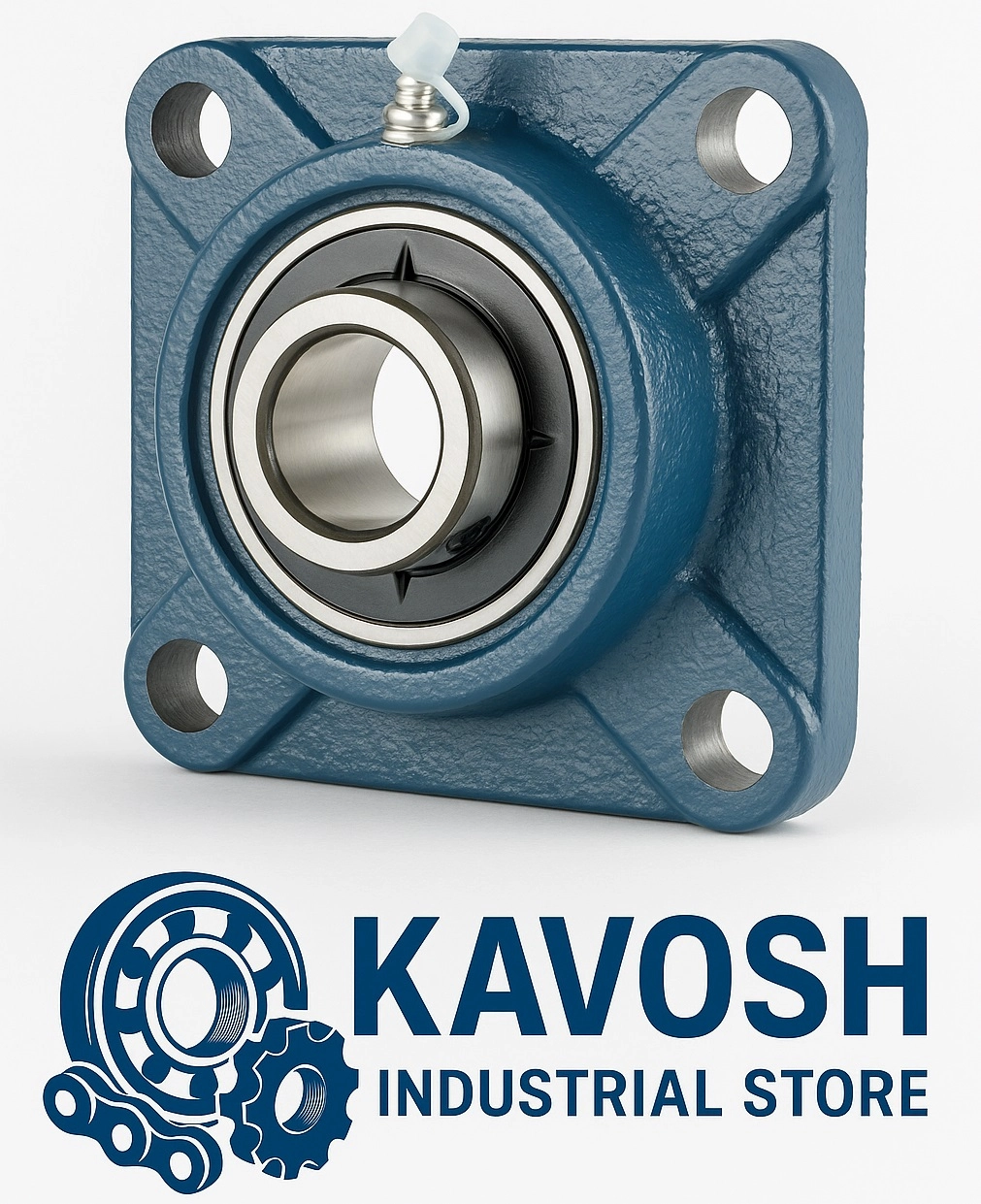

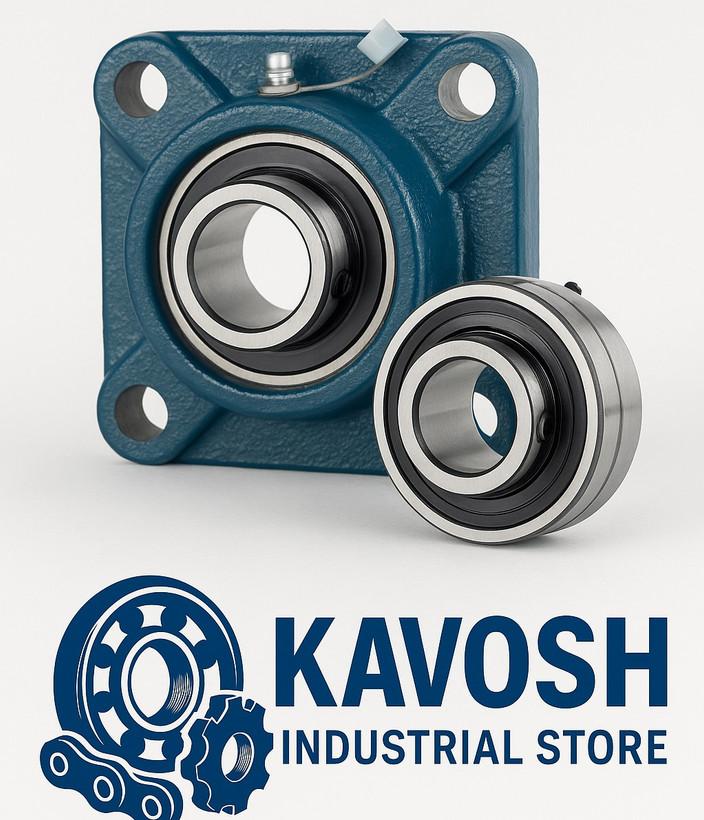

یاتاقان فلنج‌دار UCF 202 از سری یاتاقان‌های صنعتی چهارپیچ با طراحی بدنه مربعی است که در کاربردهای نیمه‌سنگین و سبک صنعتی استفاده می‌شود. این مدل با دارا بودن بلبرینگ UC202 و بدنه‌ای از چدن مستحکم، عملکردی پایدار در شرایط متغیر محیطی ارائه می‌دهد.
ساختار این یاتاقان به صورت فلنچ‌دار چهار سوراخه بوده و برای نصب روی سطوح صاف، دیوار یا شاسی مناسب است. نوع قفل بلبرینگ، پیچی (ست اسکرو) بوده که از لغزش شافت در حین چرخش جلوگیری می‌کند. همچنین، گریس‌خور تعبیه‌شده روی بدنه، امکان روانکاری دوره‌ای را برای افزایش عمر مفید فراهم می‌سازد.
📦 کاربردهای رایج یاطاقان UCF 202:
-
پنل‌های دوار و تجهیزات بسته‌بندی
-
فن‌ها و هواکش‌های صنعتی سبک
-
ماشین‌آلات کشاورزی و دستگاه‌های سمپاش
-
نوار نقاله‌های عرض کم
-
تجهیزات تهویه و سرمایش صنعتی کوچک
🔧 ویژگی‌های برجسته UCF 202:
✅ نصب آسان به کمک چهار پیچ مهار
✅ مناسب برای سطوح صاف، عمودی یا افقی
✅ بلبرینگ کروی با خاصیت خودتنظیمی
✅ بدنه چدنی مقاوم در برابر خوردگی و تنش
✅ روانکاری دوره‌ای از طریق گریس‌خور داخلی
