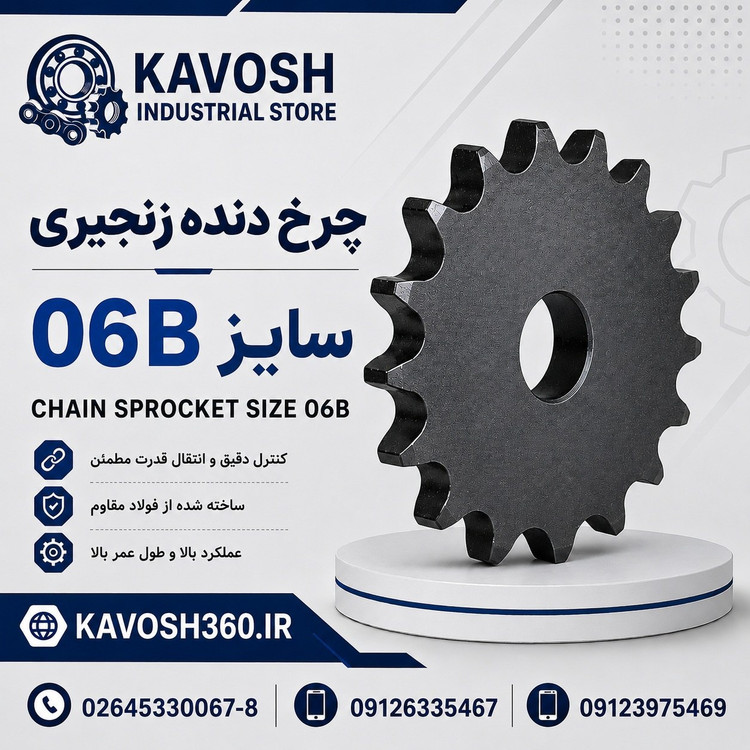

دنده زنجیر صنعتی سایز 06B تک ردیف 9 دندانه فولادی گام 3/8 اینچ

دنده زنجیر سایز 06B دنده 9 (ISO 06B-9T) فولادی درجه یک | گام 3/8 اینچ – فروشگاه صنعتی کاوش

کد محصول: Spr-06B-9T-ST
نوع قطعه: دنده زنجیر صنعتی تک ردیف ناف‌دار (Single Strand Roller Chain Sprocket - Type B)
استاندارد گام: ISO 06B (گام 3/8 اینچ | معادل 9.525 میلی‌متر)
تعداد دندانه: 9 دندانه (9T)
متریال: فولاد آلیاژی کربنی سخت‌کاری شده (CK45 Premium Steel) ماشین‌کاری شده با دنده‌های تقویت‌شده (Induction Hardened Teeth)
نوع نافی: تیپ B (دارای یک طرف نافی استاندارد) جهت تراشکاری و سایز کردن شفت دلخواه
کاربرد: شفت‌های محرک کوچک با سرعت بالا در دستگاه‌های بسته‌بندی حبوبات، ماشین‌آلات فیلر داروسازی، کانوایرهای ظریف صنایع غذایی، دستگاه‌های چاپ و سیستم‌های انتقال قدرت مینیاتوری.

📊 جدول مشخصات ابعادی و فنی کاتالوگ (Sprocket Dimension Table)
در جدول زیر، ابعاد دقیق چرخ دنده زنجیر سایز 06B دنده 9 بر اساس استانداردهای بین‌المللی DIN 8187 / ISO 606 جهت محاسبات مهندسی و ماشین‌کاری آمده است:

| پارامتر فنی (Technical Parameter) | اندازه به میلی‌متر (mm) | اندازه به اینچ (inch) |
| :--- | :---: | :---: |
| گام زنجیر (Chain Pitch - P) | 9.525 میلی‌متر | 0.375 اینچ |
| قطر گام دنده (Pitch Diameter - PD) | 27.85 میلی‌متر | 1.096 اینچ |
| قطر خارجی دنده (Outside Diameter - OD) | 31.00 میلی‌متر | 1.220 اینچ |
| قطر نافی دنده (Hub Diameter - H) | 15.00 میلی‌متر | 0.591 اینچ |
| ضخامت کل دنده و نافی (Length Thru Bore - LTB) | 20.00 میلی‌متر | 0.787 اینچ |
| ضخامت خود دندانه (Tooth Width - T) | 5.30 میلی‌متر | 0.208 اینچ |
| قطر سوراخ اولیه/پایلوت (Pilot Bore) | 8.00 میلی‌متر | 0.315 اینچ |
| حداکثر قطر تراش شفت (Max Bore) | 10.00 میلی‌متر | 0.394 اینچ |

🔧 بررسی فنی و مزایای متریال محصول
چرخ دنده زنجیر صنعتی سایز 06B با ۹ دندانه، کوچک‌ترین چرخ دنده استاندارد در مکانیزم‌های انتقال قدرت مینیاتوری است. به دلیل تعداد دندانه بسیار کم و قطر خارجی محدود ۳۱ میلی‌متری، این قطعه عمدتاً به عنوان دنده پینیون محرک (Drive Pinion) در فضاهای فوق‌العاده فشرده طراحی و استفاده می‌شود. ضخامت خود دندانه در استاندارد اروپایی 06B معادل ۵.۳۰ میلی‌متر است که هماهنگی کاملی با عرض داخلی زنجیرهای سایز ۳/۸ اینچ دارد. در این دنده کوچک، به دلیل درگیری زاویه‌ای شدید زنجیر، نوک دندانه‌ها تحت بالاترین سطح اصطکاک دینامیکی قرار می‌گیرند.

به همین جهت، این قطعه به صورت یکپارچه از فولاد کربنی آلیاژی ساختمانی و متراکم CK45 فرآوری و با ماشین‌کاری فوق دقیق CNC تراش خورده است. تمام ۹ دندانه این قطعه به روش القایی (Induction Hardening) عمیقاً سخت‌کاری شده‌اند تا مقاومت تسلیم و پایداری سطحی بی‌نظیری در برابر کچلی دنده‌ها و فرسایش سطحی غلتک‌های زنجیر ایجاد کنند. نافی استوانه‌ای تیپ B با قطر ۱۵ میلی‌متر، ساختار محکمی را برای نگهداری قطعه روی شفت‌های ظریف فراهم کرده و سوراخ اولیه آن به صورت پایلوت ۸ میلی‌متری تراش خورده است که تا حداکثر قطر شفت ۱۰ میلی‌متر با حفظ ایمنی کامل مکانیکی قابلیت گشاد کردن دارد.

⭐ چرا خرید از فروشگاه صنعتی کاوش؟ (تضمین کیفیت و ارسال فوری)
فروشگاه صنعتی کاوش به عنوان مرجع تخصصی و تامین‌کننده تجهیزات انتقال قدرت، بلبرینگ و زنجیرهای صنعتی، دنده زنجیرهای استاندارد ISO 06B را با انطباق صددرصد ابعادی کاتالوگ و تضمین اصالت متریال آلیاژ عرضه می‌کند. تمامی سفارشات مستقیماً از انبار مرکزی کاوش (واقع در نظرآباد، کرج، استان البرز) در بسته‌بندی‌های استاندارد قرار گرفته و با سیستم توزیع فوق‌العاده سریع از طریق باربری، تیپاکس یا پیک به سراسر ایران ارسال می‌شوند تا خطوط تولید شما بدون وقفه به کار خود ادامه دهند.

-----------------------------------------------------------------------
🌐 ENGLISH PRODUCT DESCRIPTION (International SEO Optimized)
-----------------------------------------------------------------------
Standard ISO 06B Industrial Roller Chain Sprocket - 9 Teeth (Single Strand Type B)

The ISO 06B-9T Roller Chain Sprocket is a precision-engineered mini industrial power transmission component designed to work seamlessly with standard No. 06B roller chains (3/8-inch pitch / 9.525mm). Manufactured in strict accordance with international DIN 8187 and ISO 606 standards, this Type B sprocket features a integrated single-sided hub optimized for compact high-speed driving shaft applications.

Key Technical Highlights & Dimensions:
- Standard Pitch (P): 9.525mm (0.375")
- Pitch Diameter (PD): 27.85mm (1.096") | Outside Diameter (OD): 31.00mm (1.220")
- Premium CK45 Carbon Steel Alloy: CNC-machined from high-density medium carbon steel block to withstand severe rotational fatigue and structural stresses within confined machine spaces.
- Induction Hardened Teeth: Localized thermal treatment provides deep hardness on all 9 teeth profiles for critical wear protection against fast chain roller friction, extending the component life cycle significantly.
- High-Precision Hub Geometry: Designed with a 15.00mm stock Type B hub and an 8.00mm pilot bore, supporting final internal re-boring up to 10.00mm shaft capacity with certified maximum torque reliability.

Kavosh Industrial Store (Alborz Province, Iran) guarantees 100% certified alloy quality, exact pitch profile alignment, and competitive pricing. Orders are securely packed and dispatched instantly from our main warehouse via trusted express logistics straight to facilities nationwide.
