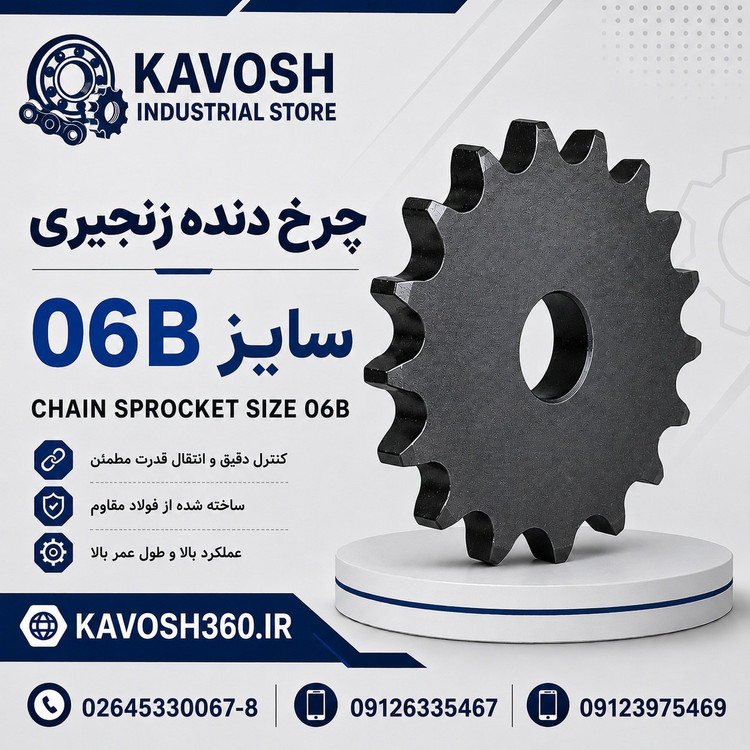

دنده زنجیر صنعتی سایز 06B تک ردیف 19 دندانه فولادی گام 3/8 اینچ

دنده زنجیر سایز 06B دنده 19 (ISO 06B-19T) فولادی درجه یک | گام 3/8 اینچ – فروشگاه صنعتی کاوش

کد محصول: Spr-06B-19T-ST
نوع قطعه: دنده زنجیر صنعتی تک ردیف ناف‌دار (Single Strand Roller Chain Sprocket - Type B)
استاندارد گام: ISO 06B (گام 3/8 اینچ | معادل 9.525 میلی‌متر)
تعداد دندانه: 19 دندانه (19T)
متریال: فولاد کربنی آلیاژی سخت‌کاری شده (CK45 Premium Steel) ماشین‌کاری شده با دنده‌های تقویت‌شده (Induction Hardened Teeth)
نوع نافی: تیپ B (دارای یک طرف نافی استاندارد) جهت تراشکاری و سایز کردن شفت دلخواه
کاربرد: شفت‌های پیشران محرک الکتروموتورها در پرکن‌های روتاری صنایع داروسازی، سیستم‌های انتقال محصول کارخانجات کیک و شکلات، کانوایرهای همگام‌ساز (Synchronized) و سیستم‌های اتوماسیون با گام ظریف.

📊 جدول مشخصات ابعادی و فنی کاتالوگ (Sprocket Dimension Table)
در جدول زیر، ابعاد دقیق چرخ دنده زنجیر سایز 06B دنده 19 بر اساس استانداردهای بین‌المللی DIN 8187 / ISO 606 جهت محاسبات مهندسی و ماشین‌کاری آمده است:

| پارامتر فنی (Technical Parameter) | اندازه به میلی‌متر (mm) | اندازه به اینچ (inch) |
| :--- | :---: | :---: |
| گام زنجیر (Chain Pitch - P) | 9.525 میلی‌متر | 0.375 اینچ |
| قطر گام دنده (Pitch Diameter - PD) | 57.87 میلی‌متر | 2.278 اینچ |
| قطر خارجی دنده (Outside Diameter - OD) | 61.30 میلی‌متر | 2.413 اینچ |
| قطر نافی دنده (Hub Diameter - H) | 42.00 میلی‌متر | 1.654 اینچ |
| ضخامت کل دنده و نافی (Length Thru Bore - LTB) | 20.00 میلی‌متر | 0.787 اینچ |
| ضخامت خود دندانه (Tooth Width - T) | 5.30 میلی‌متر | 0.208 اینچ |
| قطر سوراخ اولیه/پایلوت (Pilot Bore) | 10.00 میلی‌متر | 0.394 اینچ |
| حداکثر قطر تراش شفت (Max Bore) | 30.00 میلی‌متر | 1.181 اینچ |

🔧 بررسی فنی و مزایای متریال محصول
چرخ دنده زنجیر صنعتی سایز 06B با ۱۹ دندانه، به عنوان یکی از استانداردترین و مهندسی‌شده‌ترین پینیون‌های پیشران فرد (Odd-toothed Pinion) در مکانیزم‌های گام ظریف پرسرعت کاربرد دارد. بر اساس قوانین طلایی دینامیک ماشین، انتخاب تعداد دندانه فرد مانند ۱۹ دندانه، گام‌های فرسایشی زنجیر ۳/۸ اینچ را به شدت بهینه‌سازی می‌کند؛ زیرا غلتک‌های زنجیر در هر دور چرخش با دندانه‌های متمایزی مواجه شده و اصطکاک و بارهای فرساینده به صورت کاملاً همگن و یکنواخت توزیع می‌گردند. عبور قطر خارجی این قطعه از مرز ۶۱ میلی‌متر پدیده چندضلعی (Polygon Effect) را مهار کرده و گشتاور خروجی روانی را تضمین می‌نماید.

این قطعه به صورت یکپارچه از بلوک‌های متراکم فولاد کربنی آلیاژی CK45 فرآوری و با ماشین‌کاری دقیق CNC مهندسی شده است تا در برابر نیروهای پیچشی مداوم مقاومت تسلیم فوق‌العاده‌ای داشته باشد. به منظور تضمین مقاومت در برابر سایش نوک دنده‌ها در سرعت‌های زاویه‌ای بالا، تمام ۱۹ دندانه قطعه تحت فرآیند سخت‌کاری القایی عمیق (Induction Hardening) قرار گرفته‌اند. وجود نافی مستحکم تیپ B با قطر ۴۲.۰۰ میلی‌متر، گوشت و ضخامت دیواره ایده‌آلی فرآهم ساخته است که امکان تراشکاری داخلی سوراخ پایلوت و ایجاد جای خار استاندارد را تا حداکثر قطر شفت ۳۰.۰۰ میلی‌متر با پایداری ساختاری کامل میسر می‌سازد.

⭐ چرا خرید از فروشگاه صنعتی کاوش؟ (تضمین کیفیت و ارسال فوری)
فروشگاه صنعتی کاوش به عنوان مرجع تخصصی و تامین‌کننده تجهیزات انتقال قدرت، بلبرینگ و زنجیرهای صنعتی، دنده زنجیرهای استاندارد ISO 06B را با انطباق صددرصد ابعادی کاتالوگ و تضمین اصالت متریال آلیاژ عرضه می‌کند. تمامی سفارشات مستقیماً از انبار مرکزی کاوش (واقع در نظرآباد، کرج، استان البرز) در بسته‌بندی‌های استاندارد قرار گرفته و با سیستم توزیع فوق‌العاده سریع از طریق باربری، تیپاکس یا پیک به سراسر ایران ارسال می‌شوند تا خطوط تولید شما بدون وقفه به کار خود ادامه دهند.

-----------------------------------------------------------------------
🌐 ENGLISH PRODUCT DESCRIPTION (International SEO Optimized)
-----------------------------------------------------------------------
Standard ISO 06B Industrial Roller Chain Sprocket - 19 Teeth (Single Strand Type B)

The ISO 06B-19T Roller Chain Sprocket is a premium, high-precision industrial power transmission component designed for high-stress drive and reduction layouts utilizing standard No. 06B roller chains (3/8-inch pitch / 9.525mm). Engineered in compliance with international DIN 8187 and ISO 606 standards, this Type B sprocket features a heavy integrated single-sided hub configuration optimized for precision custom re-boring and safe high-torque shaft keyway machining.

Key Technical Highlights & Dimensions:
- Standard Pitch (P): 9.525mm (0.375")
- Pitch Diameter (PD): 57.87mm (2.278") | Outside Diameter (OD): 61.30mm (2.413")
- Premium CK45 Carbon Steel Construction: CNC-machined from solid high-strength medium carbon steel block to withstand structural fatigue and severe dynamic stress under high angular velocities.
- Induction Hardened Teeth: Features an odd 19-teeth profile that naturally synchronizes and balances roller wear cycles while the induction-hardened teeth protect the pitch from severe sliding friction and eliminate the polygon effect.
- Rigid Hub Mechanics: Designed with a 42.00mm stock Type B hub and a 10.00mm pilot bore, supporting reliable final internal re-boring up to 30.00mm shaft capacity with certified maximum torque reliability.

Kavosh Industrial Store (Alborz Province, Iran) guarantees 100% certified alloy quality, exact pitch profile alignment, and competitive pricing. Orders are securely packed and dispatched instantly from our main warehouse via trusted express logistics straight to facilities nationwide.
