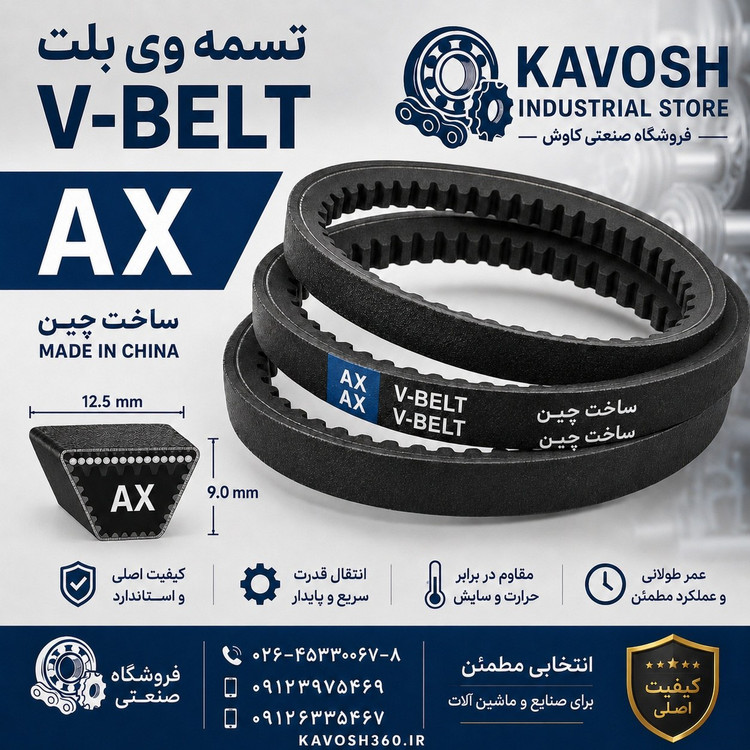

تسمه وی بلت دنده‌ای صنعتی سری AX مدل AX77 طول خلاصه 77 اینچ (1956 میلی‌متر)

خرید و قیمت تسمه وی بلت دنده‌ای AX77 صنعتی سایز 13×8 میلی‌متر | فروشگاه صنعتی کاوش

کد محصول (SKU): AX77
دسته‌بندی: تسمه وی بلت دنده‌ای (Raw Edge Cogged V-Belt)
نوع سری مکانیزم: سری دنده‌ای مقطع A (معروف به سری AX با انعطاف‌پذیری ارتقایافته)
ابعاد مقطع تسمه: عرض بالا (Top Width) 13 میلی‌متر | ضخامت (Thickness) 8 میلی‌متر
طول تسمه: طول داخلی (Inside Length - Li) 77 اینچ معادل 1956 میلی‌متر | طول نامی/محیطی (Datum Length - Ld) حدود 1986 میلی‌متر
ویژگی ساختاری: لبه برش‌خورده قالب‌سازی شده با دنده‌های عرضی جهت مهار حرارت و افزایش گشتاور
کاربردها: سیستم‌های انتقال قدرت فشرده، فولی‌های با قطر کوچک، ماشین‌آلات کشاورزی، کمپرسورهای صنعتی، دینام خودروهای سنگین و نیمه‌سنگین، پمپ‌های هیدرولیک و کلیه مکانیزم‌های صنعتی سرعت بالا با فضای محدود.

📊 جدول مشخصات ابعادی و فنی کاتالوگ (AX77 Cogged V-Belt Dimension Table)
در جدول زیر، اطلاعات ابعادی استاندارد تسمه دنده‌ای صنعتی AX77 بر اساس استانداردهای بین‌المللی DIN 2215 و ISO جهت محاسبات طراحی فولی و بارهای کششی قید شده است:

| پارامتر فنی تسمه (Technical Parameter) | شناسه کاتالوگ | اندازه / مشخصه |
| :--- | :---: | :---: |
| کد استاندارد تسمه (Belt Size Code) | SKU | AX77 |
| عرض بالای مقطع تسمه (Top Width) | b | 13 میلی‌متر |
| ضخامت یا ارتفاع مقطع (Belt Thickness) | h | 8 میلی‌متر |
| طول داخلی تسمه به اینچ (Inside Length - Inch) | Li (in) | 77 اینچ |
| طول داخلی تسمه به میلی‌متر (Inside Length - mm) | Li (mm) | 1956 میلی‌متر |
| حداقل قطر فولی پیشنهادی (Min. Pulley Diameter) | d-min | 63 میلی‌متر |
| متریال هسته و الیاف (Material Configuration) | - | ترکیب لاستیک EPDM تقویت‌شده با کابل پلی‌استر |

🔧 بررسی تخصصی هندسه و مزایای ساختاری محصول
تسمه وی بلت دنده‌ای مدل AX77 یک قطعه انتقال قدرت انعطاف‌پذیر و بهینه در خانواده تسمه‌های دنده‌ای مقطع کاتالوگ A است که به طور تخصصی برای کارکرد در سرعت‌های دورانی بالا، فولی‌های کوچک و شرایط محیطی با دمای نامساعد مهندسی شده است. تفاوت بنیادین سری دنده‌ای (Raw Edge Cogged) با تسمه‌های روکش‌دار ساده (Wrapped V-Belts)، حذف پارچه روکش جانبی و ایجاد دنده‌های عرضی قالب‌سازی شده در بخش زیرین تسمه است. این طراحی منحصربه‌فرد، ممان اینرسی خمشی تسمه را به شدت کاهش داده و به آن اجازه می‌دهد بدون ایجاد تنش‌های برشی یا ترک‌خوردگی، به راحتی حول فولی‌های بسیار کوچک (تا قطر ۶۳ میلی‌متر) گردش کند و راندمان انتقال توان را تا ۹۸ درصد ارتقا دهد.

وجود دنده‌ها علاوه بر افزایش انعطاف‌پذیری، مانند پره‌های خنک‌کننده عمل کرده و جریان هوای بهتری را در حین حرکت ایجاد می‌کنند؛ این امر حرارت ناشی از هیسترزیس لاستیک را تخلیه کرده و عمر مفید تسمه را در کارکردهای مداوم کارگاهی به طرز چشمگیری افزایش می‌دهد. بدنه اصلی این تسمه از لاستیک مهندسی‌شده با پایه متراکم (مانند کائوچوی مصنوعی یا EPDM) ساخته شده که در لایه کششی خود به کابل‌های پلی‌استری با مقاومت تسلیم مافوق سنگین مجهز شده است. این الیاف ساختاری، مانع از کش‌آمدن و افت طول نامی تسمه زیر بارهای ناگهانی شده و انتقال گشتاوری پایدار، بی‌صدا و بدون لغزش (Slippage) را تضمین می‌کنند. دیواره‌های جانبی برش‌خورده تسمه، بالاترین ضریب اصطکاک را با شیارهای فولی ایجاد کرده و از هدررفت انرژی جلوگیری می‌نمایند.

⭐ چرا خرید از فروشگاه صنعتی کاوش؟ (تضمین کیفیت و ارسال فوری)
فروشگاه صنعتی کاوش به عنوان مرجع تخصصی تامین تجهیزات انتقال قدرت و تسمه‌های صنعتی، مدل پرتقاضا و کاربردی AX77 را با انطباق صددرصد ابعادی کاتالوگ و تضمین کیفیت مقاومت متریال ضدسایش عرضه می‌کند. تمامی سفارشات مستقیماً از انبار مرکزی کاوش (واقع در نظرآباد، کرج، استان البرز) در بسته‌بندی‌های استاندارد قرار گرفته و با سیستم توزیع فوق‌العاده سریع از طریق باربری، تیپاکس یا پیک به سراسر ایران ارسال می‌شوند تا خطوط تولید و کارگاه‌های شما بدون وقفه به کار خود ادامه دهند.

-----------------------------------------------------------------------
🌐 ENGLISH PRODUCT DESCRIPTION (International SEO Optimized)
-----------------------------------------------------------------------
AX77 Premium Raw Edge Cogged V-Belt - 13mm x 8mm x 77 Inch

The AX77 is an industrial-grade, raw edge cogged V-belt engineered to deliver superior power transmission efficiency and high flexibility in compact drive systems. Compliant with international DIN 2215 and ISO 4184 layouts, this premium cogged belt features a 13mm top width and 8mm thickness, specifically optimized to run smoothly over small diameter pulleys under high-speed industrial environments without cracking or power loss.

Technical Specifications & Structural Attributes:
- Industry Size Code: AX77 | Profile Section: AX (A-Section Cogged)
- Dimensions: Top Width: 13mm | Thickness: 8mm | Inside Length (Li): 77 Inches (1956 mm)
- Precision Molded Cogs: The transverse bottom cogs drastically reduce bending stress and optimize heat dissipation, allowing operations over tight sheaves while lowering running temperatures.
- High-Tensile Polyester Cord: Embedded with heavy-duty tensile members to resist elongation under sudden torque shock loads, guaranteeing uniform tension and extended operational lifetime.
- Raw Edge Sidewalls: Provides an optimized friction coefficient against pulley grooves to prevent slippage, reducing energy loss and mechanical vibration.

Kavosh Industrial Store (Alborz Province, Iran) guarantees 100% catalog size precision and rugged compound endurance. All orders are packed securely and dispatched immediately from our central warehouse via professional express logistics straight to customers nationwide.
